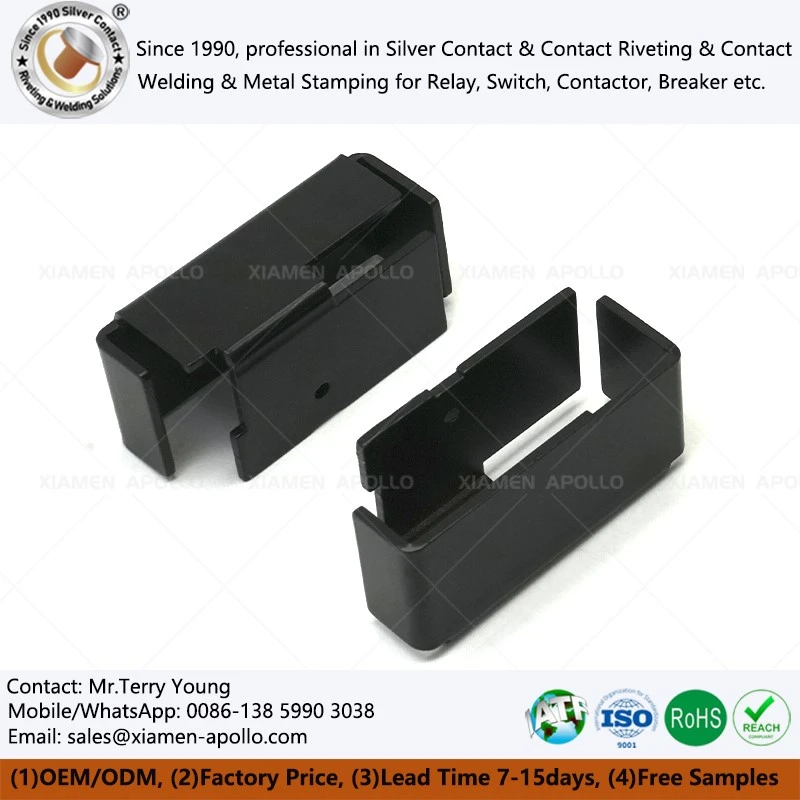

Nan gwo dansite automatisation endistriyèl ak sistèm distribisyon pouvwa avanse, relè mayetik yo itilize leman pèmanan ak kouple mayetik pou reyalize bloke bistabl san kouran bobin kontinyèl. Sepandan, opere adjasan a transfòmatè gwo pouvwa, kondui frekans varyab, ak sikwi switch paralèl ekspoze eleman sa yo nan gwo chan mayetik ki pèdi. Asanble ki pa pwoteje yo soufri soti nan rebondi kontak iregilye, derive saturation mayetik, ak fay chanjman envolontè. Jeni yon espesyalize Relay EMI Shield Cover bay kritik flux mayetik shunting ak pwoteksyon anviwònman an. Konstwi ak gwo presizyon pwogresif mouri Stamping ak optimize materyèl avanse, faktori sous nou an bay estabilite dimansyon eksepsyonèl ak konpatibilite elektwomayetik (EMC) pou manifaktirè ekipman elektrik mondyal Tier-1.
Vulnerabilite jaden mayetik ki pèdi nan relè endistriyèl yo ak pwoteksyon kouvèti relè
Kenbe serye bistabl latching depann sou prezève balans nan mayetik entèn ant leman pèmanan an ak bobin elektwomayetik la. Entèferans elektwomayetik ekstèn (EMI) defòme kous entèn sa a, ki mennen nan echèk fonksyonèl ki ka elimine avèk estrikti Relay Shield Housing byen enjenyè.
- Stray Flux entèsepsyon: Chaj endiktif ki tou pre yo jenere chan mayetik altènatif ki antre nan lojman relè ki pa pwoteje yo, ki chanje fòs la kenbe nan armati entèn la. Yon kouvèti relè ki mete ak presizyon - bloke flux ekstèn ki pèdi epi estabilize distribisyon chan mayetik entèn yo.
- Fo Tripping ak Ranvèsman Eta a: Spikes ekstèn mayetik yo ka deklanche saturation nwayo prematireman, fòse operasyon chanjman endezirab oswa enfim mekanis dekonekte aleka nan rezo elektrik entelijan.
- Doub-direksyon Crosstalk: Layout PCB dans ak panno kontwòl milti-relè riske entèferans bidireksyon, kote pulsasyon aksyon relè deranje mikwo-elektwonik ak detèktè adjasan yo.
- Degradasyon tèmik ak anviwònman an: Inite ki pa pwoteje yo k ap fonksyone nan anviwònman endistriyèl ki gen gwo Vibration ak gwo pousyè fè fas a mete akselere mekanik ak oksidasyon chemen mayetik entèn yo.

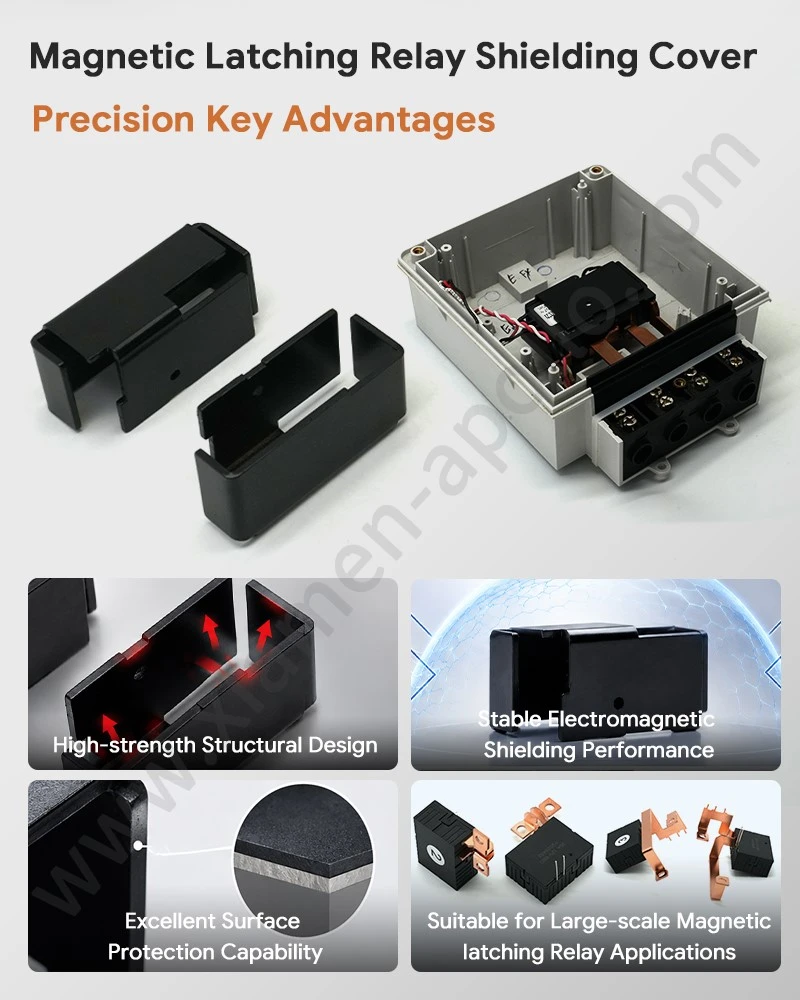

Konsepsyon estriktirèl ak prensip Shunting mayetik nan kouvèti pwoteksyon relè
Yon anvlòp kouvèti pwoteksyon relè efikas mande pou ajisteman mekanik egzak ak optimize pwopriyete mayetik mou pou izole nwayo relè a nèt.
Konpozan asanble estriktirèl
- Main Relais Lojman: Fòme atravè trase gwo twou san fon ak Stamping pwogresif, konplètman anvlòp bobin mayetik relè a, nwayo, ak armature san yo pa gaspiye espas kontwòl entèn yo.
- Entegre Retain Lotchs: Kadna mekanik ki fèt ak presizyon ki sere kouvèti a byen sere nan lojman relè a pou anpeche detachman vibrasyon.
- Tanpon Sele Kouch: Dispozisyon pou amortissement entèn minimize mikwo-vibrasyon mekanik pandan y ap sele kont pousyè lè a ak imidite anbyen.
Flux mayetik Shunting Mekanis
Anvlòp metal relè a itilize materyèl mayetik mou ki gen pèmeyabilite ki wo ki gen rezistans mayetik siyifikativman pi ba pase espas lè oswa relè entèn yo. Lè flux mayetik ekstèn afekte koki eksteryè a, liy fòs yo detounen sou miray patiraj ki gen gwo pèmeyabilite olye yo antre nan nwayo entèn la. Sa a kreye yon kalòj mayetik ki an sekirite tankou Faraday, ki pwoteje flux kenbe leman pèmanan an.
Konsilte enjenyè elektrik nou yo jodi a
Analiz materyèl konparatif pou kouvri elektwomayetik pwoteksyon
Chwazi matyè premyè ki kòrèk la enpòtan anpil pou balanse efikasite pwoteksyon mayetik, fòs mekanik, ak pri fabrikasyon kouvèti elektwomayetik pwoteksyon nan pwodiksyon volim.
| Klasifikasyon materyèl | Premye pèmeyabilite (μᵢ) | Endiksyon saturation (Bs) | Fòs rupture (MPa) | Prensipal Endistriyèl Aplikasyon |
|---|---|---|---|---|

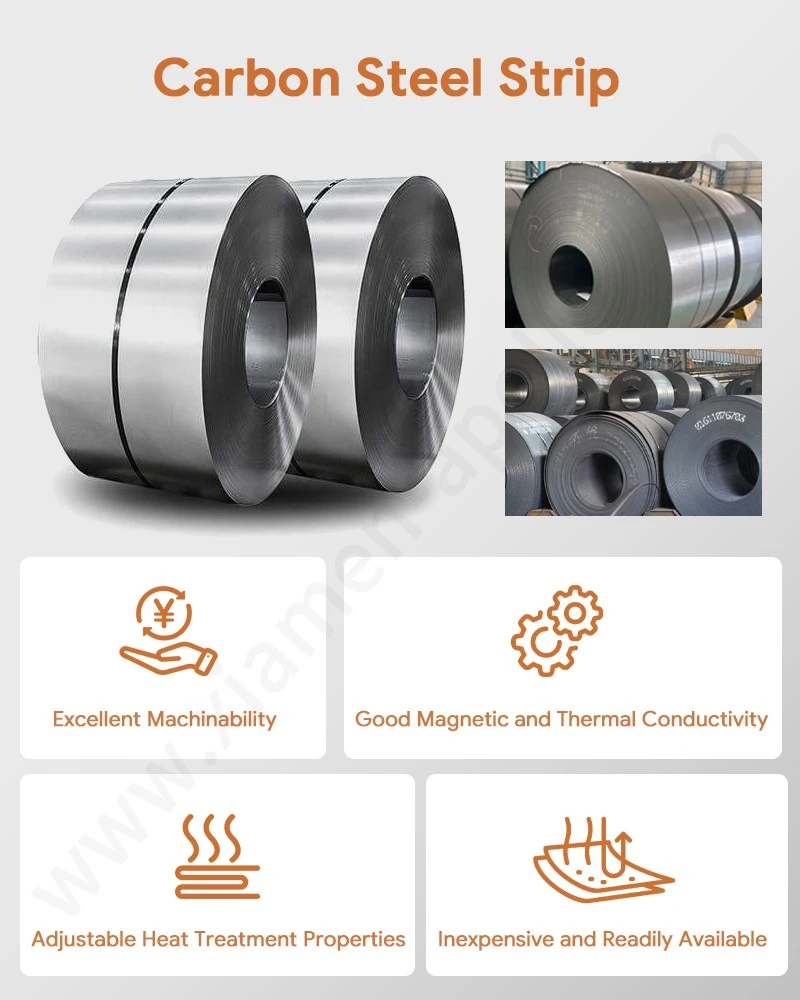

| Asye kabòn woule a frèt (SPCC / Q195) | μᵢ Pi gran pase oswa egal a 300 | 1.2‑1.5 T | 270-410 MPa | Endistriyèl MCCB kasè, mèt entelijan, modil relè gwo volim |
| Permalloy (Alyaj Fè-Nikèl 1J85) | μᵢ Pi gran pase oswa egal a 30000 | 0.75 T | 450-600 MPa | Relè ayewospasyal presizyon, detèktè kominikasyon medikal segondè sansiblite |
| Silisyòm Steel (woule a frèt ki oryante sou grenn) | μᵢ Pi gran pase oswa egal a 2000 | 1.9 T | 300-500 MPa | Kontaktè gri gwo pouvwa, gwo sistèm automatisation endistriyèl |
Pwogresis mouri Stamping ak kontwòl kalite fabrikasyon nan kouvèti EMI Shield
Reyalizasyon strik repetibilite dimansyon atravè dè milyon de kouvèti EMI Shield mande pou kontwòl pwosesis solid anba estanda kalite IATF 16949.
- Precision zouti pwogresif: Mouvwa milti-estasyon fè blanking, pèse, ak desen fon nan yon sèl konjesyon serebral pou kouvèti metal plak pwotèj pou konpozan relè mayetik latching, kenbe inifòmite epesè miray ak wotè burr pi ba pase 0.02 mm.
- Konpansasyon Springback: Odinatè-simule jeyometri zouti konpanse materyèl springback nan asye ba-kabòn, garanti ki konsistan twou aliye anplasman ak fòm ang (± 0.5 degre) pou estanda EMI Shielding Housing Stamping pwofil.
- Tretman andigman & Anti-Korozyon: Kouch poud elektwostatik oswa kouch pasivasyon delivre plis pase 500 èdtan nan rezistans net espre sèl (NSS) pa ASTM B117, anpeche rouye wouj nan anviwònman sèvis piblik imid.
- Kontwòl Pwosesis Estatistik (SPC): Otomatik sistèm enspeksyon optik kontwole dimansyon kritik, asire yon endèks kapasite pwosesis nan CpK pi gran pase oswa egal a 1.33 pou kouri pwodiksyon volim.
kontakte nou
Pou yon revizyon jeni imedya, voye aKouvèti relè EMI Shielddesen oswa echantiyon fizik ansanm ak klas asye ki nesesè yo, epesè fèy, spesifikasyon kouch, tolerans kritik, volim anyèl, ak kondisyon tès mayetik. Ekip pwodiksyon an ka evalye posibilite Stamping, kondisyon zouti, kontwòl kouch, pwen enspeksyon, ak pwodiksyon echantiyon anvan lage volim.
