Kontak ajan Brazed nan gwo -disjoncteurs vòltaj: Liaison materyèl ak rezistans arc

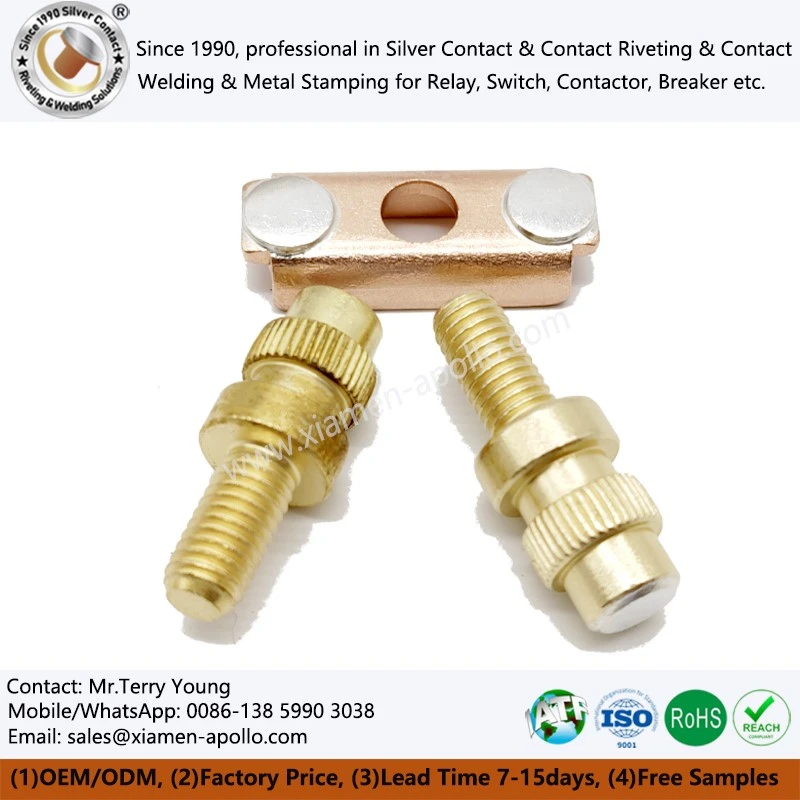

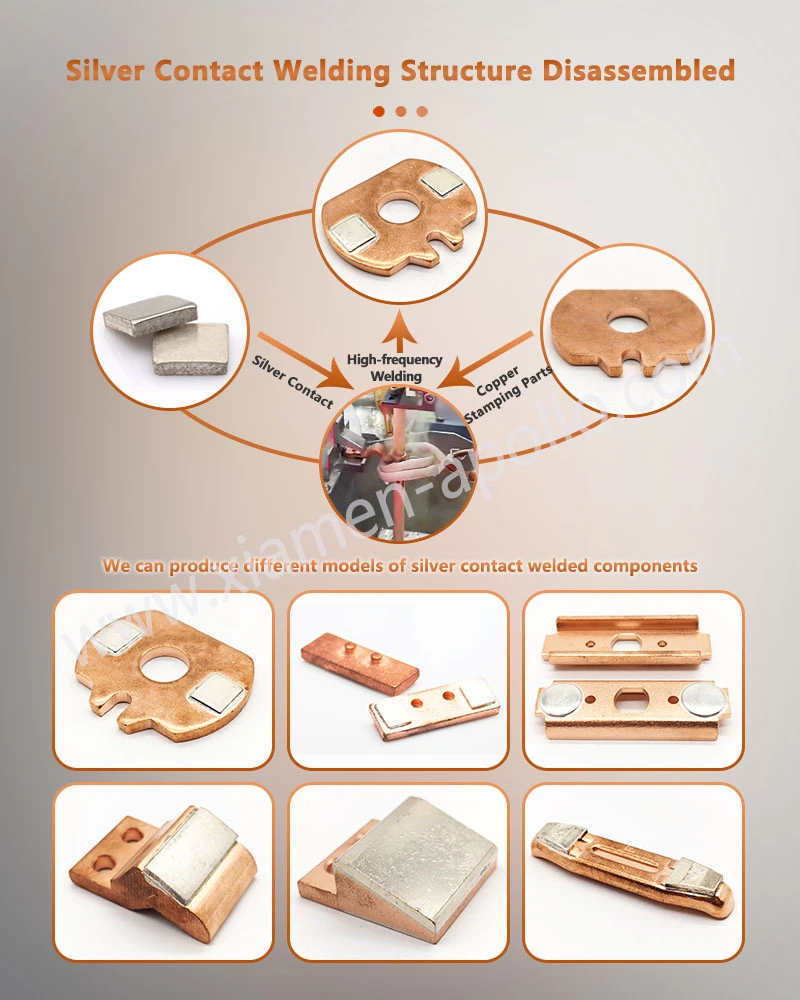

Yon Asanble Kontak Brazed Silver konbine yon tèt kontak ki baze sou ajan-ak yon sipò kòb kwiv mete atravè yon kouch brasaj metaliji. Pou gwo -disjoncteurs aktyèl yo, seleksyon materyèl kontak, tanperati brasaj, jeyometri jwenti, kouvèti zòn kosyon-, ak enspeksyon apre-braze afekte dirèkteman rezistans kontak, ogmantasyon tèmik, retansyon mekanik, ak konpòtman ewozyon arc-.

Pou MCCB ak lòt gwo -estrikti switch aktyèl, sib jeni a se pa tou senpleman yon ajan-sifas kontak rich. Asanble konplè a dwe kenbe yon chemen ki ba -rezistans pandan y ap reziste kont enèji arc repete, sikilasyon tèmik, ak chaj mekanik nan koòdone kontak la.

AgWC ak AgC Kontakte Materyèl pou Ekspozisyon Arc

Pandan entèripsyon, sifas kontak la ekspoze a chofaj lokalize, atachman arc, transfè materyèl ak repete sikilasyon tèmik. Se poutèt sa, yo konsidere sistèm AgWC ak AgC lè aplikasyon an mande pou yon faz kontak pi rèd pase ajan pi bon kalite.

Yo ta dwe chwazi fòmilasyon aktyèl la dapre aktyèl aktyèl, vòltaj, kout -devwa entèripsyon sikwi, frekans switch ak jeyometri kontak olye ke pa non materyèl pou kont li.

Pou yon sistèm kontak MCCB, tèt kontak la pa kapab evalye endepandamman de sipò an kwiv. Yon materyèl kontak ak bon rezistans arc ka toujou pwodwi echèk asanble twò bonè si koòdone nan brazed gen vid, ensifizan mouye oswa zòn kosyon ensifizan.

Rezistans kontak ak ogmantasyon tèmik nan kondisyon tès IEC 60947

Rezistans kontak afekte kondisyon sifas, presyon kontak, dite materyèl, jeyometri kontak ak konsepsyon chemen aktyèl la. Yon valè rezistans ki ba inisyal itil sèlman lè li rete estab apre monte bisiklèt tèmik ak elektrik.

Pou kontwòl pwodiksyon, ekip jeni ta dwe defini kritè akseptasyon mezirab pou:

• Kontak rezistans nan mΩ anba aktyèl tès espesifye.
• Ogmantasyon tanperati kontak anba kouran nominal la.
• Kontakte -tolerans dimansyon tèt an mm.
• Brazed pwoteksyon jwenti ak zòn anile detekte.
• Fòs taye mekanik nan MPa.
• Dite sifas oswa mikwo-dite nan HV kote sa aplikab.

Yon espesifikasyon founisè ta dwe Se poutèt sa idantifye metòd tès la, kote mezi, aplike aktyèl ak limit akseptasyon olye ke rapòte sèlman yon deklarasyon jeneral tankou "rezistans ki ba."

Brazed Joint vs Riveted Joint pou gwo-Kontak aktyèl yo

Braz ak riveting kreye diferan interfaces mekanik ak elektrik. Yon kontak riveted depann sou deformation mekanik ak kontak kontwole ant eleman yo, pandan y ap brase fòme yon jwenti métallurgique nan yon alyaj filler brase.

Yon estrikti brazed ka bay yon zòn lyezon kontinyèl anba tèt kontak la, men sèlman lè jwenti a byen fèt. Founisè a ta dwe kontwole clearance braze, filler-distribisyon metal, pousantaj chofaj, tanperati pik ak kondisyon refwadisman.

Pou riveting, varyab prensipal yo chanje nan direksyon dyamèt tij rivet, fòs boulvèsan, wotè tèt, konsantrisite ak rezidyèl prechaj mekanik.

Tanperati Braz, mouye ak Joint Clearance

Pwosesis brasaj la ta dwe etabli apati sistèm aktyèl la-metal olye ke nan yon tanperati founo jenerik.

Varyab pwosesis enpòtan yo enkli:

• Filler alyaj fizyon ranje ak tanperati likidus.
• Kwiv-sipòte kondisyon sifas anvan brase.
• Kontakte-tèt ak aliyman sipò.
• Joint clearance ak distans koule kapilè.
• Pousantaj chofaj ak tanperati pik.
• Kenbe tan nan tanperati brasaj.
• Atmosfè pwoteksyon oswa kondisyon vakyòm.
• Pousantaj refwadisman ak kontwòl deformation.

Pou kalifikasyon pwodiksyon, yo ta dwe itilize seksyon metalografik -pou konfime ke alyaj filler la te koule nan rejyon an lyezon entansyonèl san yo pa anile twòp, mouye enkonplè oswa fòmasyon entèmetalik san kontwòl.

Fòs taye pi gwo pase oswa egal a 150 MPa: konsepsyon tès olye ke reklamasyon maketing

Yon valè fòs taye -tankou Pi gran pase oswa egal a 150 MPa ta dwe sèlman endike lè li mare ak yon konbinezon materyèl defini, jeyometri jwenti ak metòd tès. Rezilta nimerik la ka chanje anpil ak dyamèt tèt kontak, epesè braze, zòn sipèpoze, preparasyon echantiyon ak direksyon chajman.

Pou kalifikasyon founisè, dosye tès la ta dwe idantifye:

Yon jwenti ki echwe andedan materyèl paran an olye ke sou koòdone nan brazed bay enfòmasyon jeni diferan nan yon echèk koòdone. Dosye QA yo ta dwe dokimante kote ka zo kase a, pa sèlman chaj pik la.

Sipò Copper jeyometri ak konduktivite elektrik

Sipò an kwiv la bay chemen prensipal la-pote kouran dèyè tèt kontak la. Klas kòb kwiv mete, -zon seksyon transvèsal, epesè sipò, ak jeyometri zòn braze-tout enfliyanse gout vòltaj ak ogmantasyon tèmik.

Kote konduktiviti elektrik espesifye, spesifikasyon achte a ta dwe idantifye klas kwiv la ak baz tès la. Yon valè tankou Pi gwo pase oswa egal a 85% IACS pa ta dwe transfere ant klas kwiv san verifikasyon.

Konsepsyon mekanik la ta dwe tou anpeche twòp konsantrasyon tèmik alantou zòn brazed la. Chanjman seksyon byen file, seksyon sipò mens, ak anprent braze mal kontwole ka kreye gradyan tanperati lokal pandan gwo -operasyon aktyèl la.

AgWC/AgC Interface Design: 0.01–0.05 mm kontwòl dimansyon

Tèt kontak la ak sipò kòb kwiv mete dwe rete aliyen pandan tout brasaj. Tou depan de gwosè eleman ak kapasite pwosesis, dimansyon kritik yo ka kontwole nan chenn tankou ± 0.01 mm a ± 0.05 mm, men tolerans aktyèl la dwe etabli soti nan desen an konsepsyon brekè ak pile asanble -up.

Dimansyon kle nòmalman enkli:

• Kontakte -dyamèt tèt.
• Kontakte -epesè tèt.
• Sipò lajè ak epesè.
• Dyamèt zòn braz{0}.
• Kontak -fas plan.
• Konsantrisite ant tèt kontak ak sipò.
• Wotè asanble fini.

Enspeksyon dimansyon yo ta dwe fèt apre brase paske distòsyon tèmik ka chanje jeyometri final la.

Defo Brazman: Vid, Non-Mouye ak dezayaj

Defo ki pi enpòtan nan brasaj yo jeneralman asosye ak koule filler enkonplè, pyèj gaz, kontaminasyon, ak chofaj san kontwòl.

Se poutèt sa, yon pwosesis brasaj kontwole ta dwe konbine avèk enspeksyon dimansyon olye ke trete kòm yon operasyon izole tèmik.

Enspeksyon X-Ray/CT pou Defo Braz Entèn yo

Enspeksyon vizyèl pa ka idantifye entèn vid anba yon tèt kontak an ajan. Pou konpozan gwo-brekteur aktyèl yo, reyon X-oswa tomografi òdinatè ka bay prèv ki pa-destriktif nan kondisyon jwenti entèn yo.

Spesifikasyon enspeksyon an ta dwe defini:

• Zòn enspeksyon.
• Minimòm gwosè domaj detekte.
• Pousantaj maksimòm anile otorize oswa gwosè anile endividyèl.
• Kote akseptasyon.
• Frekans echantiyon.
• Rezolisyon ekipman.
• Idantifikasyon lot.
• Fòma rapò enspeksyon.

Limit akseptasyon yo dwe dakò ak desen eleman an oswa plan kalite. Yon deklarasyon jenerik "zewo anile" pa itil teknikman sof si papòt deteksyon an defini tou.

Verifikasyon à ak metalografik

Enspeksyon ultrasons ka konsidere kote jeyometri eleman ak konbinezon materyèl bay ase kouple acoustic ak separasyon siyal.

Pou kalifikasyon pwosesis, metalografi destriktif rete itil paske li dirèkteman ekspoze:

• Braze-kouch kontinwite.
• Distribisyon filler.
• Zòn reyaksyon entèfas.
• Porosite.
• Fant.
• Enkonplè mouillage.
• Surchof lokalize.

NDT ak metalografi sèvi diferan rezon. NDT sipòte tès depistaj pwodiksyon san yo pa detwi eleman an; metalografi bay prèv detaye pwosesis-devlòpman nan echantiyon yo chwazi yo.

Tès Chea ak Echèk-Analiz Mòd

Tès taye ta dwe aplike yon chaj kontwole nan tèt kontak jiskaske echèk koòdone oswa echèk paran -materyèl rive.

Rapò tès la ta dwe gen ladan idantifikasyon echantiyon an, pakèt materyèl, zòn jwenti, fòs maksimòm, estrès kalkile, konfigirasyon loading ak kote ka zo kase.

Pou egzanp:

Estrès taye (MPa)=Maksimòm chaj taye (N) ÷ Zòn efikas kole (mm²)

Si yo pa mezire zòn lyezon efikas la toujou, yo pa ka konpare done fòs taye-ki soti nan diferan jeyometri eleman yo.

Sètifikasyon materyèl AgWC/AgC ak dosye pakèt

Pou otomobil -konpozan chanjman vòltaj segondè-, trasabilite materyèl yo ta dwe pwolonje soti nan matyè premyè fèk ap rantre rive nan asanble fini.

Yon dosye kontwole ka gen ladan:

• Kontakte-materyèl klas.
• Kontni an ajan oswa konpozisyon deklare.
• Carbide tengstèn oswa spesifikasyon faz kabòn.
• Klas kwiv.
• Filler-klas metal.
• Founisè materyèl bwit-.
• Nimewo pakèt.
• Dat pwodiksyon an.
• Idantifikasyon ekipman brasaj.
• Brazing pwofil tanperati.
• Operatè oswa idantifikasyon liy pwodiksyon-.
• rezilta NDT.
• Rezilta enspeksyon dimansyon.
• Rezilta tès mekanik.

Sistèm kalite ISO 9001 ak IATF 16949 ka bay kad pou kontwòl pwosesis ak trasabilite, pandan y ap kritè aktyèl akseptasyon eleman yo ta dwe rete espesifik pwodwi -.

Konfòmite materyèl RoHS ak REACH

Konfòmite materyèl yo ta dwe dokimante atravè deklarasyon kontwole ak, kote sa nesesè, tès laboratwa.

Pou akizisyon, pake founisè a ta dwe fè distenksyon ant:

• Deklarasyon konpozisyon materyèl.
• Dokiman konfòmite RoHS.
• REACH sibstans-deklarasyon estati.
• Sètifika materyèl fèk ap rantre.
• Pwodiksyon-trazabilite pakèt.
• Dosye enspeksyon final la.

Separasyon sa a anpeche yon dokiman konfòmite mal trete kòm prèv pèfòmans mekanik oswa elektrik.

Pwosesis Kapasite: ± 0.01 mm a ± 0.05 mm Dimansyon kritik

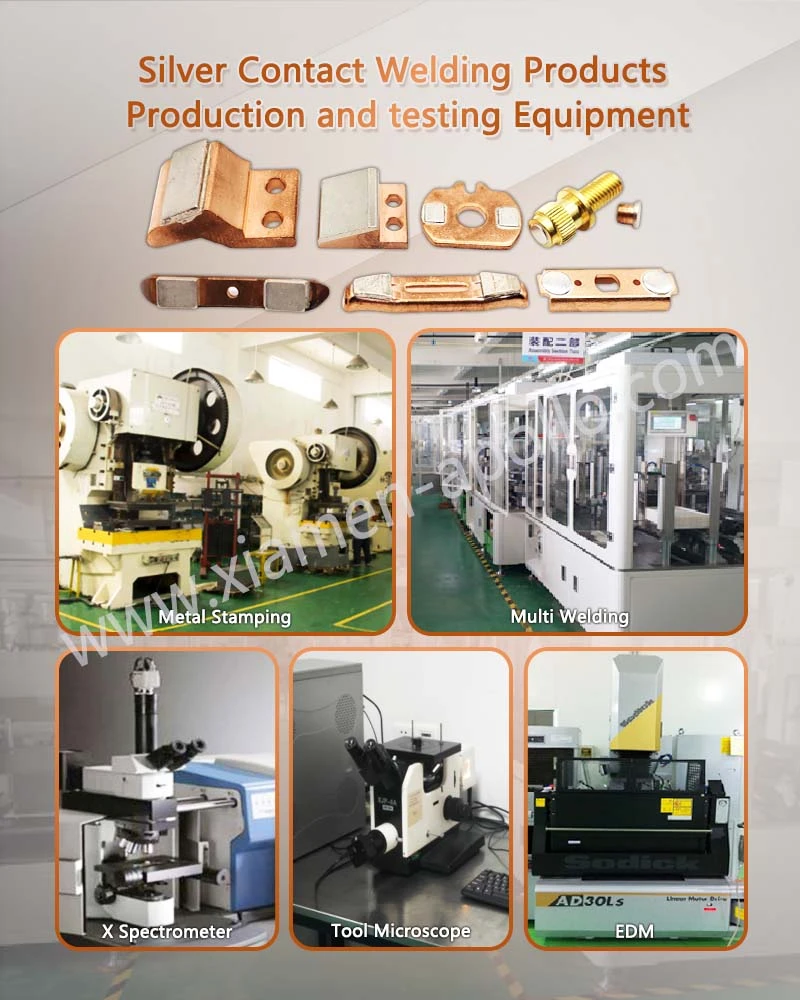

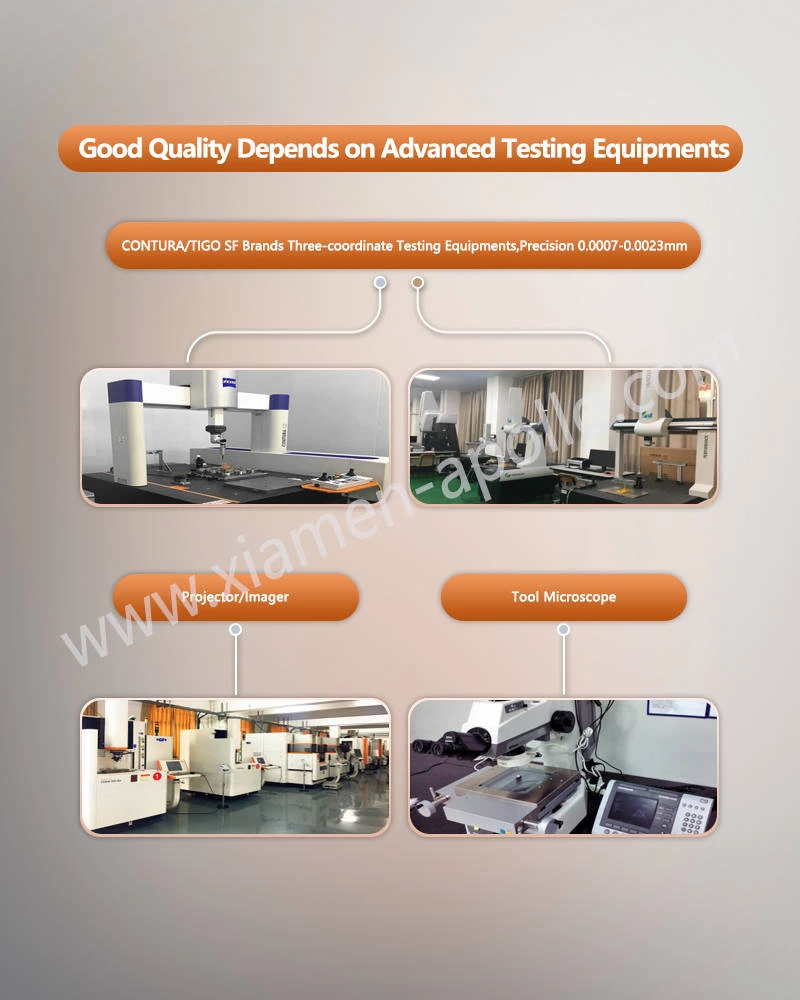

Kapasite dimansyon yo ta dwe evalye kont desen jeni aktyèl la. Pou asanble kontak presizyon, mezi ka enplike mikromèt, sistèm optik, ekipman CMM, oswa mezi devwe.

Lè yon desen presize ±0.01 mm, founisè a ta dwe demontre kapasite pwosesis lè l sèvi avèk yon sistèm mezi defini ak metòd echantiyon olye ke konte sou yon rezilta enspeksyon sèl.

Pou pwodiksyon volim ki pi wo -, kontwòl pwosesis estatistik yo ka aplike nan dimansyon tankou wotè kontak-tèt, epesè sipò, wotè asanble brazed, ak konsantisite.

Ki sa ki detèmine fòs jwenti brasaj ki nesesè pou yon kontak ajan disjoncteurs?

Valè ki nesesè yo depann sou jeyometri kontak, chaj asanble, sikilasyon tèmik, ak devwa aplikasyon an. Fòs Chea yo ta dwe espesifye nan MPa ansanm ak jeyometri tès la, zòn estokaj, direksyon chajman, ak mòd echèk.

Ki jan yo verifye bon jan kalite a soudage entèn nan yon asanble kontak ajan?

X-ray oswa enspeksyon CT ka idantifye vid entèn ak lyezon enkonplè san yo pa detwi eleman an. Lè sa a, echantiyon chwazi yo ka sibi seksyon metalografik ak tès taye pou kalifikasyon pwosesis.

Ki trasabilite yon founisè ta dwe bay pou kontak soude AgWC oswa AgC?

Founisè a ta dwe konekte kontak -materyèl ak kòb kwiv mete- pakèt sipò ak dosye metal filler-, paramèt brasaj, rezilta NDT, enspeksyon dimansyon, ak idantifikasyon final lot. Sistèm ISO 9001 oswa IATF 16949 ka sipòte estrikti trasabilite sa a.

Pou pwogram -disjoncteurs aktyèl yo, voye desen kontak la, egzijans materyèl AgWC/AgC, ak kritè enspeksyon soubraj kounye a pou ou.Brazed Silver Kontakte Asanble, Se konsa, ekip fabrikasyon an ka revize konsepsyon jwenti, zouti, NDT, ak posibilite pwodiksyon anvan pwochen lage acha ou a.
