Nwayo relè otomobil koutim: Stamping presizyon ak kondisyon rezistans Vibration

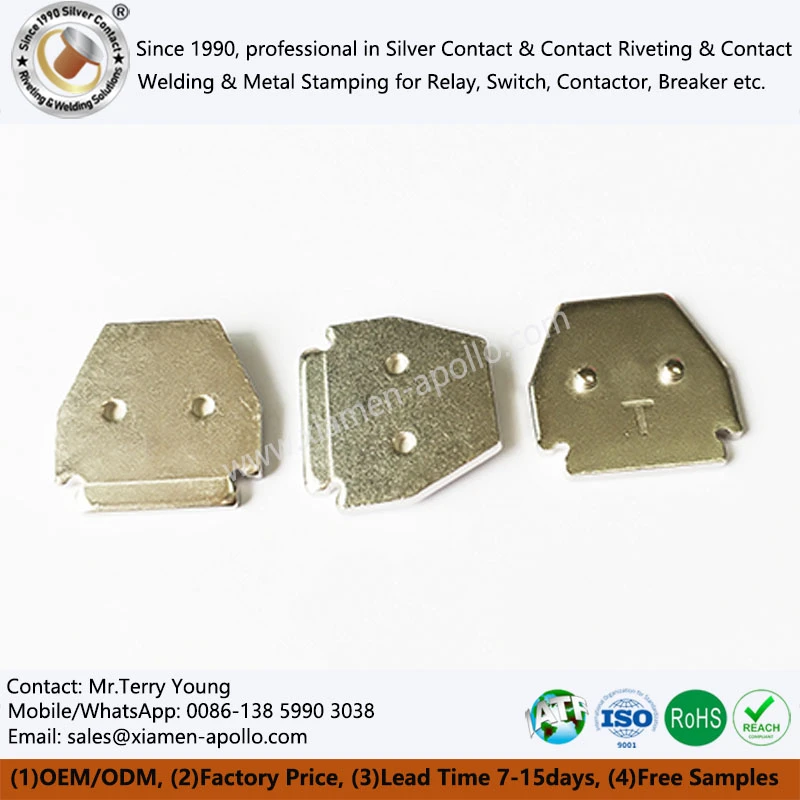

Yon EV Relay Magnetic Armature konvèti fòs mayetik nan mouvman mekanik, kidonk jeyometri li yo, estrès rezidyèl, kondisyon sifas, ak repons mayetik dirèkteman afekte vwayaj kontak, konpòtman lage, espas lè, ak konsistans chanje. Pou aplikasyon lòj motè -, yon estrateji kontwòl pratik Stamping ka vize tolerans dimansyon alantou ± 0.03 mm sou karakteristik fonksyonèl, kontwole wotè burr, ak plat ki estab apre fòme, ak valè final defini pa desen an relè ak sikwi mayetik.

Armature a se pa tou senpleman yon plak asye so. Li se yon eleman fonksyonèl mayetik ki gen epesè, pozisyon twou, jeyometri poto, ang koube, ak estrès rezidyèl kominike avèk bobin, jouk bèf, prentan retounen, ak mekanis kontak.

Pou pati relè otomobil Stamping, epesè materyèl nòmalman chwazi ansanm ak kous la mayetik olye ke poukont yo.

Atik kontwòl jeni tipik yo enkli:

Valè sa yo se seri referans jeni olye ke espesifikasyon relè inivèsèl. Yo ta dwe etabli limit kontwòl pwodiksyon an nan desen CAD kliyan an, konplo GD&T, kalkil sikwi mayetik -, ak done validation.

Jeyometri sikwi mayetik nan echèl 0.01–0.05 mm

Armature a ak jouk bèf fòme yon chemen mayetik. Yon ti chanjman jewometrik nan koòdone poto a ka chanje diferans lè efikas ak Se poutèt sa fòs elektwomayetik ki disponib pou simonte chay prentan ak friksyon mekanik.

Pou rezon sa a, enspeksyon ta dwe konsantre sou dimansyon fonksyonèl olye ke sèlman longè ak lajè an jeneral.

Pwen kontwòl tipik yo enkli:

• Pôle-fase paralelis nan limit yo defini-.
• Pivote -pozisyon twou kontwole a apeprè ±0.03 mm kote yo espesifye.

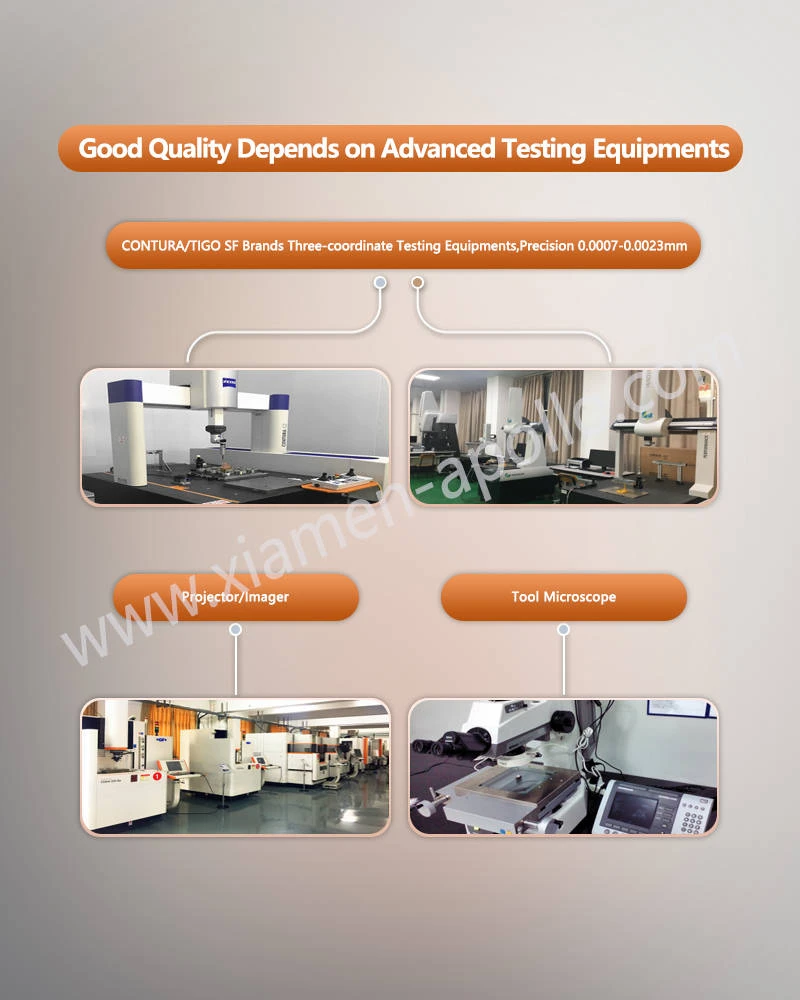

• Armature-a-jeyometri akoupman yo verifye pa CMM oswa mezi devwe.
• Seksyon ki fòme yo tcheke pou springback apre so.
• Flatness mezire apre detant estrès olye ke imedyatman apre yon frape fòme.

Yon relè otomobil ka fè eksperyans sikilasyon tanperati repete, vibrasyon motè, chaj chòk, ak aksyon mayetik. Materyèl la Stamping dwe Se poutèt sa kenbe estabilite dimansyon pandan y ap bay pwopriyete yo mayetik ki nesesè nan kous la relè.

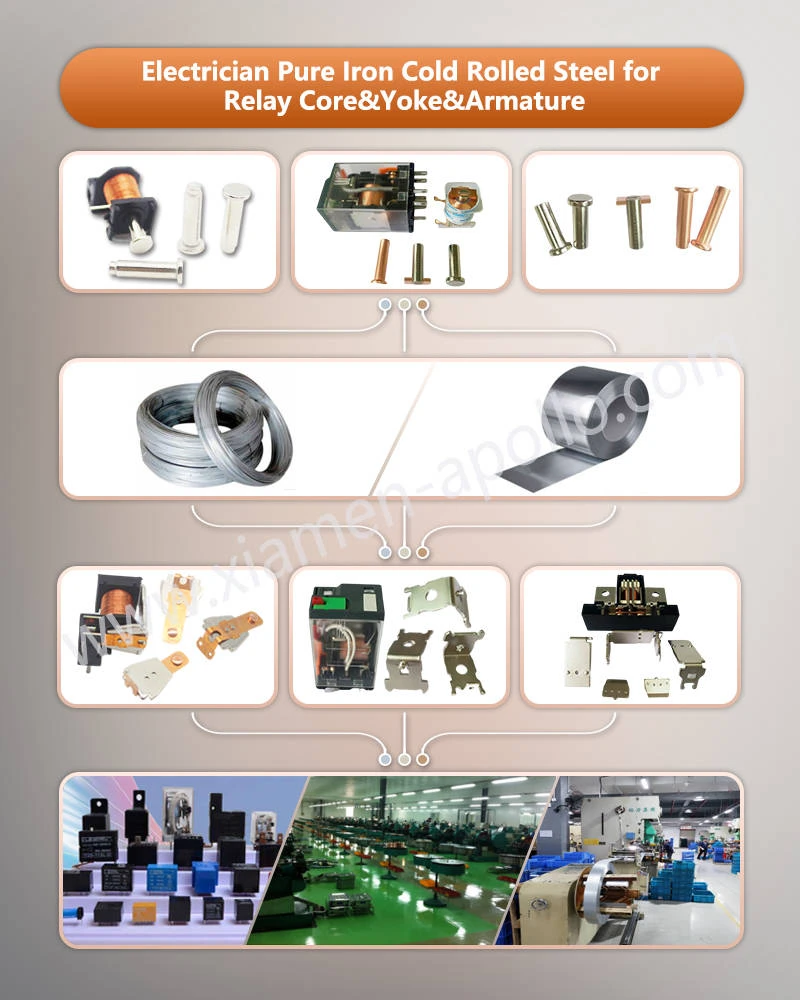

Pou armatures mayetik yo, ba -aye mayetik kabòn ak lòt klas feromayetik espesifye yo ka chwazi dapre konpòtman saturation, coercivity, pèmeyabilite, fòs mekanik, pwoteksyon korozyon, ak kondisyon fòme.

Seleksyon materyèl pa ta dwe konte sou fòs rupture pou kont li.

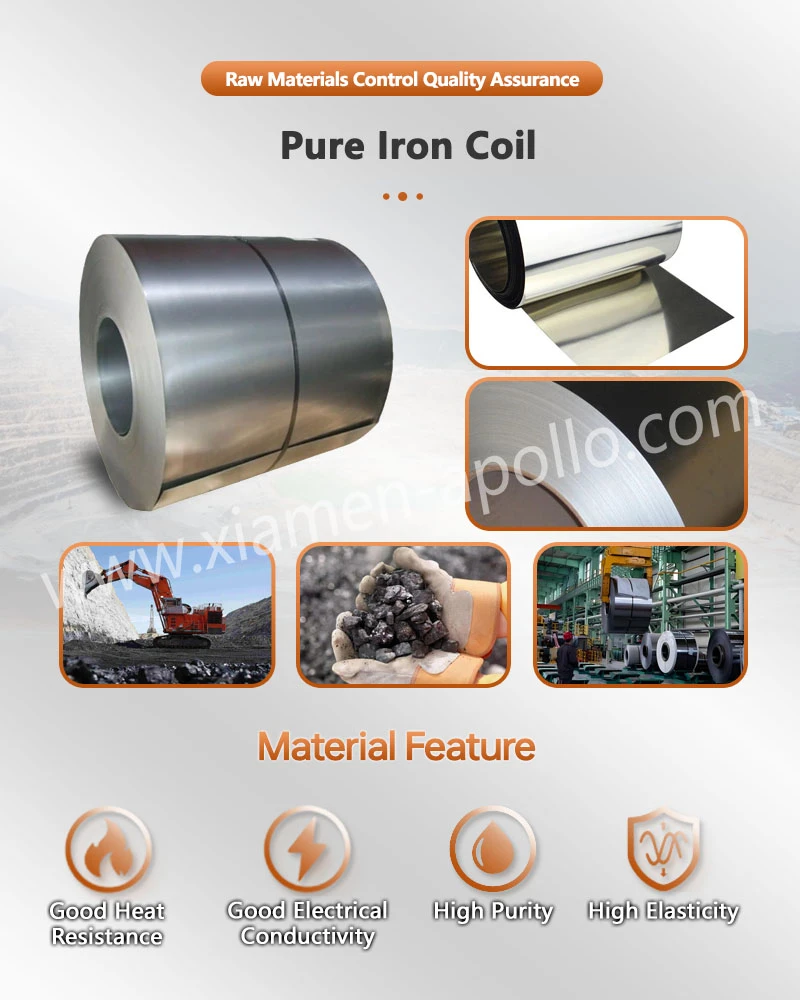

Pou yon debaz relè otomobil pwodiksyon, enspeksyon materyèl fèk ap rantre yo ta dwe konekte nimewo bobin, klas materyèl, epesè, done mekanik, ak kondisyon pwopriyete mayetik -nan lot la fini.

Stamping estrès ak 0.05 mm Kontwòl Flatness

Stamping frèt entwodui deformation plastik ak estrès rezidyèl. Nan yon armati, estrès rezidyèl san kontwòl ka kontribye nan deformation apre fòme, depo, ekspoze chalè, oswa asanble.

Yon sekans kontwòl itil se:

• Fèk ap rantre enspeksyon fèy.
• Stamping pwogresif-mouri.
• Nan-pwosesis echantiyon dimansyon.
• Flatness ak pwofil enspeksyon.
• Ebavure oswa tretman kwen kontwole kote yo espesifye.
• Netwayaj.
• Tretman sifas si sa nesesè.
• Final enspeksyon dimansyon ak fonksyonèl.

Kote pwopriyete mayetik yo sansib pou fòme estrès, yo ka evalye yon pwosesis espesifik soulajman estrès-oswa rkwit. Tanperati pwosesis la ak atmosfè dwe valide kont klas asye chwazi a; tanperati rkwit jenerik pa ta dwe transfere ant materyèl san validation métallurgique.

Se Stamping pwogresif mouri souvan itilize lè yon armati relè otomobil mande repete w pèse kò w, blanking, fòme, monnen, oswa koube operasyon nan volim pwodiksyon an.

Defi a jeni se pa tou senpleman reyalize ± 0.03 mm sou moso yo pwodiksyon premye. Mouri a dwe kenbe estabilite dimansyon atravè pwodiksyon long kòm mete kout pyen, clearance mouri, manje teren, varyasyon materyèl, ak kondisyon pou laprès chanje.

Die Clearance ak 0.01 mm Mete Siveyans

Koupe -pou-moun yo enfliyanse kalite koupe, wotè burr, ranvèsman kwen, lavi zouti, ak repetibilite dimansyon.

Pou konpozan relè asye mens, yo dwe kalkile clearance apati klas materyèl ak epesè olye ke yo kopye nan yon lòt pati.

Yo ta dwe fèt tou yon mouri pwogresif alantou sekans deformation. Si yo itilize yon twou kòm yon done lokalize pou yon operasyon koube pita, presizyon pozisyon li vin tounen yon pwosesis -variab kontwòl olye ke yon egzijans dimansyon izole.

Nan -Fòmasyon mouri ak kontwòl Springback nan ± 0.5 degre

Armati ki gen onglet, koube, kwòk, oswa seksyon konpanse mande pou konpansasyon springback.

Ang final la detèmine pa:

• Fòs sede materyèl.
• Epesè fèy.
• Bend reyon.
• Direksyon grenn.
• Fòme pwofondè.
• Jeyometri mouri.
• Travay -konpòtman di.

Pou rezon sa a, konsepsyon zouti a ta dwe etabli konpansasyon soti nan done pwodiksyon mezire olye ke kalkil pliye teyorik pou kont li.

Kote armati a angaje yon konpayi asirans kontak oswa prentan retounen, yon devyasyon angilè menm 0.5 degre ka chanje relasyon mekanik ant eleman yo. Se poutèt sa, dimansyon fonksyonèl yo ta dwe resevwa kontwòl pi sere pase dimansyon kosmetik ki pa-fonksyonèl yo.

Pèfòmans mayetik yon relè detèmine pa sikwi mayetik konplè a. Armature a pa ka kalifye poukont yo soti nan jouk bèf, bobin, jeyometri poto, chaj prentan, ak vwayaj mekanik.

Yon revizyon itil-pile tolerans ta dwe egzamine:

Pwofil armature → pozisyon pivote → ang armature → pozisyon jouk bèf → diferans lè mayetik → chaj prentan → vwayaj kontak.

Si chak eleman rete endividyèlman "nan tolerans" men pile akimile-moute diferans mayetik la pi lwen pase ranje fonksyonèl li yo, relè a ka montre konpòtman ki pa konsistan oswa degaje.

Otomobil Relè Armature vs Joug: Diferans Fonksyonèl nan 0.03 mm Echèl

Armure a anjeneral pote konbinezon ki pi wo nan jeyometrik ak fonksyonèl sansiblite paske li deplase relatif nan kous la mayetik pandan y ap transmèt an menm tan deplasman mekanik.

Kontwòl Vibration nan Gwoup Tès 10-200 Hz

Pwogram validasyon otomobil yo ka presize pwofil vibrasyon ki diferan anpil selon platfòm machin, pozisyon relè ak estanda kliyan. Se poutèt sa, yon jenerik "evalyasyon vibrasyon otomobil" pa ta dwe asiyen nan yon armati so san pwofil tès aktyèl la.

Validasyon Jeni ka gen ladan:

• Sine Vibration.
• Vibration o aza.
• Chòk mekanik.
• Tanperati monte bisiklèt.
• Ekspozisyon tanperati ki wo-.
• Chanjman fonksyonèl pandan tès anviwònman an.

Yo ta dwe etabli fondasyon andirans ak fyabilite nivo relè ki enpòtan-an kont spesifikasyon kliyan ki aplikab yo ak estanda relè yo. IEC 61810 -2:2017 bay dispozisyon pou evalye andirans relè ak karakteristik fyab, pandan y ap egzijans otomobil espesifik aplikasyon an ka ajoute tès anviwònman ak mekanik separe.

Yon founisè eleman relè IATF 16949 dwe kontwole plis pase enspeksyon dimansyon final la. Pwodiksyon otomobil mande pou kontwole pwosesis dokimante, idantifikasyon, trasabilite, verifikasyon konfigirasyon, antretyen prevantif, ak pwosedi pou rezoud pwoblèm-.

IATF-rekonèt egzijans QMS otomobil pou founisè sou-niveau yo espesyalman idantifye plan kontwòl, verifikasyon konfigirasyon, antretyen prevantif, idantifikasyon ak trasabilite, ak kontwòl pwosesis kòm kondisyon ki enpòtan.

Yon chèn trasabilite pratik pou Stamping armati relè ka estriktire tankou:

Asye moulen anpil → fèk ap rantre enspeksyon → slitting/bobin idantifikasyon → Stamping pakèt → pwogresif -moulen konfigirasyon → nan-enspeksyon pwosesis → final enspeksyon → anbalaj etikèt → chajman anpil.

Done Plan Kontwòl nan 100% / Nivo Enspeksyon echantiyon

Frekans enspeksyon an ta dwe koresponn ak risk karakteristik la ak plan kontwòl kliyan an.

Frekans echantiyon egzak la ta dwe detèmine pa plan kontwòl apwouve, kondisyon kliyan, kapasite pwosesis, ak klasifikasyon karakteristik.

PPAP ak 8D Repons pou ± 0.03 mm Non-konfòmite

Pou pwogram otomobil, devyasyon dimansyon yo ta dwe konekte ak yon pwosesis dokimante pou rezoud pwoblèm-.

Yon ankèt itil 8D pou devyasyon armati ta dwe egzamine:

• Mete mouri.
• Koupe-pou-mouri clearance.
• Strip presizyon manje.
• Varyasyon epesè materyèl.
• Peze tonnaj ak kondisyon konjesyon serebral.
• Gid-post aliyman.
• Kontaminasyon zouti.
• Mezi-varyasyon sistèm.
• Paramèt konfigirasyon anvan yo apwouve.

IATF aktyèl egzijans otomobil yo idantifye tou devlopman QMS founisè, kontwòl ki baze sou risk-, idantifikasyon ak trasabilite, ak estriktire rezoud pwoblèm kòm yon pati nan kad bon jan kalite otomobil la.

Ki delè estanda pou echantiyon nwayo relè otomobil koutim yo?

Echantiyon rapid pwototip ki itilize fil EDM ak zouti mou yo delivre nan 10 a 15 jou ouvrab, pandan y ap pwodiksyon an mas pwogresif echantiyon mouri mande pou 10 a 15 jou.

Ki jan ou asire zewo burrs sou kritik laPlak armati ki gen so pou relè EV ki gen gwo -Voltage?

Nou anplwaye carbure pwogresif mouri ak jesyon otomatik clearance epi kenbe strik papòt wotè burr ki gen mwens pase oswa egal a 0.02 mm, verifye atravè konparatè optik.

Ki kantite minimòm lòd (MOQ) pou relè ki fèt sou koutim?

MOQ estanda a kòmanse nan 1,000 inite pou kouri koutim pwogresif mouri, menm si pi ba kantite inisyal yo ka negosye pou pwojè devlopman jeni jwenti.

Voye aEV Relay mayetik Armaturedesen, klas materyèl, volim anyèl, ak tolerans obligatwa kounye a pou yon revizyon fezabilite zouti ak Stamping pwogresif-, ki gen ladan kontwòl dimansyon, trasabilite materyèl, ak dokiman kalite otomobil.
