Lojman Seramik Soude metalize yo mande pou jeni egzak pou rantre nan gwo -seramik dyelèktrik ak metal kondiktif, ki fòme nwayo estriktirèl EV gwo -kontaktè DC vòltaj ak sistèm pouvwa ayewospasyal. Lè yo itilize teknik avanse vakyòm brasaj ak brasaj metal aktif (AMB), manifaktirè yo reyalize sele hermetic ak fòs taye ki depase 120 MPa, asire estabilite tèmik ak elektrik anba chaj operasyonèl ekstrèm.
Poukisa metalizasyon seramik fèt pou Elektwonik pouvwa
Seramik jeni kri tankou Al₂O₃ ak AlN ofri eksepsyonèl izolasyon elektrik ak vòltaj segondè pann, men frajil nannan yo ak zewo konduktiviti elektrik anpeche asanble dirèk ak konpozan metal. Metalizasyon aplike yon fim metal inifòm, byen sere aderan nan substra seramik la, pon diferans ki genyen ant materyèl ki diferan.
| Pwopriyete / Paramèt | Seramik ki pa trete (Al₂O₃) | Metalize Seramik Substra |
|---|---|---|
| Volim rezistivite | >10¹⁴ Ω·cm | Varyab nan koòdone |
| Kondiktivite tèmik | 25 - 30 W/m·K | Dissipation chalè amelyore |
| Peel / Chea fòs | N/A | Pi gran pase oswa egal a 120 MPa |
| Hermetic Leak To | Depandan sou kò | < 1 × 10⁻⁹ Pa·m³/s |
Mekanik yo nan Brazing Teknoloji pou DC Relè Eleman metalize seramik
Brazman opere fondamantalman diferan de soude fizyon lè li itilize yon metal filler ak yon tanperati likid ki pi wo a 450 degre men estrikteman anba tanperati solidus materyèl debaz yo. Aksyon kapilè trase alyaj filler fonn nan yon distans mikwoskopik sere (0.02 mm - 0.05 mm), kreye yon jwenti kontinyèl, estrès-distribiye san yo pa fonn paran an seramik oswa konpozan metal.
Mòd Operasyon Doub nan Seramik Joining
Mòd 1:Braz tradisyonèl pou Pre-seramik metalize
Nan asanble konvansyonèl yo, Seramik Metalize Precision yo sibi metalizasyon anvan yo atravè metòd fim mens (tankou magnetron sputtering) oswa metòd fim epè (tankou pwosesis molybdène -manganèz/Mo-Mn).
- Preparasyon entèfas:Sifas seramik la resevwa yon kouch Mo-Mn ak yon kouch nikèl electroplated (Pi gran pase oswa egal a 3 μm) pou aji kòm yon baz mouye.
- Aplikasyon Filler:Ag-Alyaj filler baz Cu (egzanp, Ag72Cu28) yo pozisyone ant seramik nikèl-kouvwi ak kwiv oswa pyès ki nan konpitè Kovar.
- Sik tèmik:Pwosesis fèt nan yon founo vakyòm kontwole (10⁻³ Pa) nan tanperati ki sòti nan 780 degre a 850 degre.
Mòd 2:Braz metal aktif (AMB) kòm yon solisyon entegre
Braz metal aktif elimine nesesite pou etap pre-metalizasyon separe lè li entwodwi eleman reyaktif aktif dirèkteman nan alyaj filler la.
- Konpozisyon alyaj:Ajan -metal filler kwiv yo alyaj ak eleman tranzisyon aktif, pi souvan Titàn (Ti) nan 2% a 4%.
- Mekanis reyaksyon:Pandan chofaj vakyòm tanperati ki wo -, atòm Titàn separe nan koòdone seramik la, reyaji chimikman ak Al₂O₃ oswa AlN pou fòme yon kouch pwodwi reyaksyon Titàn kontinyèl.
- Avantaj pèfòmans:Zòn reyaksyon monolitik sa a bay rezistans eksepsyonèl chòk tèmik, sa ki fè AMB endispansab pou gwo -pouvwa izole-modil tranzistò bipolè (IGBT) ak gwo -substra varyateur EV frekans.
Konsilte enjenyè elektrik nou yo jodi a
Poukisa brasaj rete iranplasabl nan konpozan seramik metalize ki gen gwo fòs -
Entegrite jwenti mekanik:Kontwole ranpli kapilè distribye chay mekanik respire atravè zòn jwenti a, anpeche konsantrasyon estrès ki lakòz mikwo-frakti pandan sikilasyon tèmik (-55 degre a +150 degre pou chak IEC 60068-2-14).
Kontinwite tèmik ak elektrik:Segondè -pite ajan- jwenti brase kwiv kenbe ba rezistans kontak elektrik (mwens pase oswa egal a 0.1 mΩ) ak chemen tèmik efikas pou dissipation chalè.
Fermeture hermetik:Brazed Seramik ak Metal jwenti reyalize pousantaj koule elyòm anba a 1 × 10⁻⁹ Pa·m³/s, pwoteje konpozan entèn sansib kont imidite, oksidasyon, ak patikil antre an konfòmite ak evalyasyon IP67 / IP69K.
Precision dimansyon:Tanperati pwosesis ki anba a pwen fizyon paran yo limite distòsyon tèmik, kenbe tolerans dimansyon nan ± 0.02 mm.

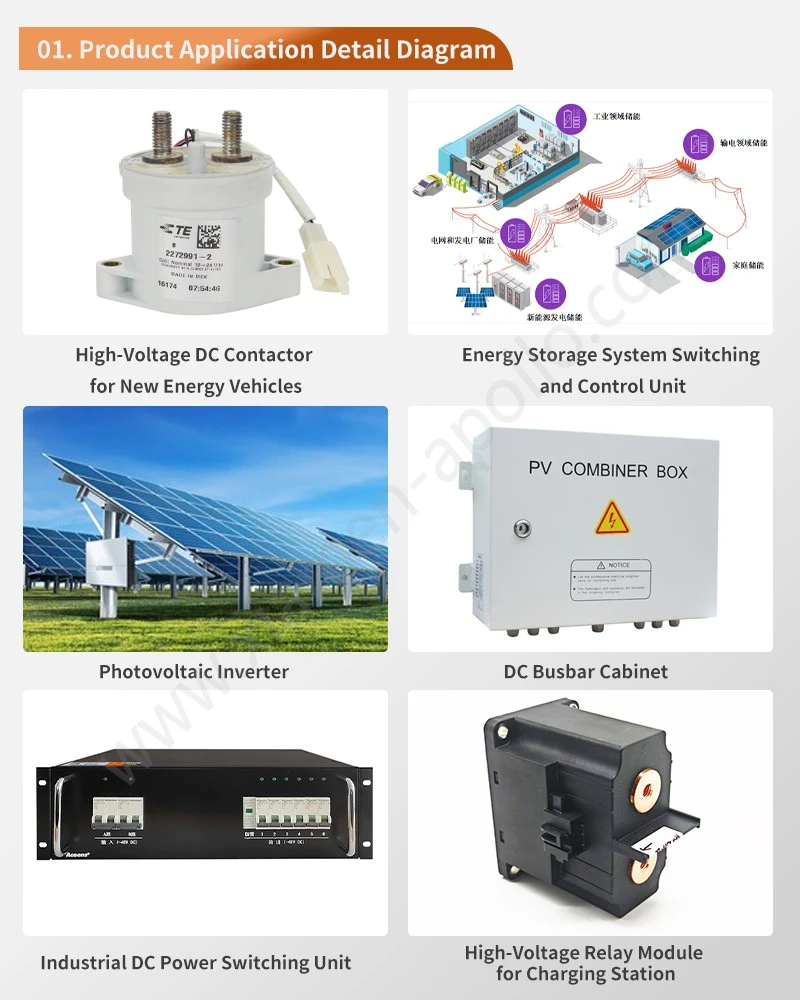

Endistriyèl Aplikasyon Ekosistèm nan EV Alumina Seramik Lojman
Nouvo Veyikil Enèji (EV/HVDC):Gwo -vòltaj DC kontak ak chanm arc, lojman switch seramik, ak vit-substra modil pouvwa chaje ki opere jiska 1000V DC.
Aerospace ak defans:Konpozan distribisyon pouvwa satelit, tib vakyòm rada, ak feedthroughs hermetic ki mande ekstrèm Vibration ak rezistans chòk tèmik.
Semi-kondiktè pouvwa:Dirèk Bonded Copper (DBC) ak substrats seramik AMB pou varyateur van turbine ak kondui motè endistriyèl.
kontakte nou
Pou pwojè ijan seramik-a-metal nanMetalize soude seramik lojman, voye egzijans desen ak materyèl kounye a pou ekip jeni faktori a ka revize posibilite brasaj, zouti, enspeksyon, ak kapasite pwodiksyon anvan orè apwovizyone ou afekte.
