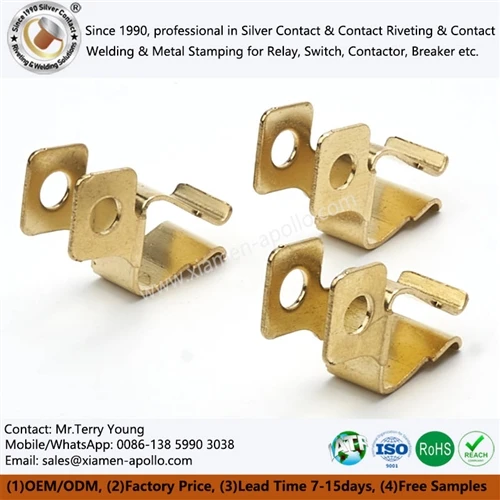

Yon Tèminal Stamping Multi-Bend Brass se yon eleman koneksyon elektrik ki fòme ak yon bann an kwiv atravè Stamping pwogresif, piercing, blanking, ak plizyè operasyon koube. Defi manifakti prensipal li se pa tou senpleman kantite koube, men kontwòl deformation materyèl, springback, sekans koube, ak pozisyon final asanble. Nan rle, ekipman elektrik vòltaj ba -, disjoncteurs, ak asanble elektrik otomobil, klas an kwiv, kondisyon teren, sekans koube, ak estrikti mouri dirèkteman afekte kontinwite elektrik, retansyon mekanik, ak konsistans dimansyon.
H62, H65, ak H68 yo souvan itilize klas kwiv ak konbinezon diferan nan fòs, duktilite, ak fòme karakteristik. Se poutèt sa, seleksyon materyèl pou yon kontak tèminal an kwiv metal yo ta dwe detèmine ansanm ak kantite koube, ang koube, seksyon kwa -tèminal, ak chaj asanble olye ke baze sou pri materyèl pou kont li.
Poukisa milti-Estrikti Bend yo itilize pou pati Precision an kwiv Stamping
Tèminal konvansyonèl so plat sitou itilize yon seksyon plan pou koneksyon elektrik oswa atachman mekanik. Yon Pwodwi pou Telefòn Kontak Tèminal an kwiv elektrik ka fòme yon estrikti twa -dimansyon atravè operasyon koube siksesif, sa ki pèmèt yon sèl eleman so pou fè kondiksyon elektrik, pwezante, retansyon, ak fonksyon sipò mekanik.
Pou relè ak asanblaj elektrik ki ba -vòltaj, plizyè koube ka diminye kantite eleman endividyèl yo. Pou egzanp, yon estrikti ki ta bezwen separe koneksyon, pwezante, ak pati sipò yo ka pwodwi nan yon teren an kwiv nan piercing, blanking, ak plizyè operasyon koube nan yon mouri pwogresif.
Aplikasyon tipik yo enkli:
- Tèminal relè ak konektè entèn yo
- Ba -tèminal elektrik vòltaj
- Konpozan koneksyon disjoncteurs
- Asanble tèminal mèt entelijan
- Konektè elektrik otomobil
- EV oksilyè asanble elektrik
- Panno kontwòl ak ekipman elektrik endistriyèl
Sepandan, ogmante kantite viraj tou ogmante enpòtans materyèl springback, clearance mouri, ak estabilite manje. Fòmasyon milti-pliye se pa senpleman yon kesyon de ajoute plis operasyon koube. Li mande kontwòl kowòdone nan pwopriyete materyèl, konsepsyon mouri, fòme sekans, ak done asanble.

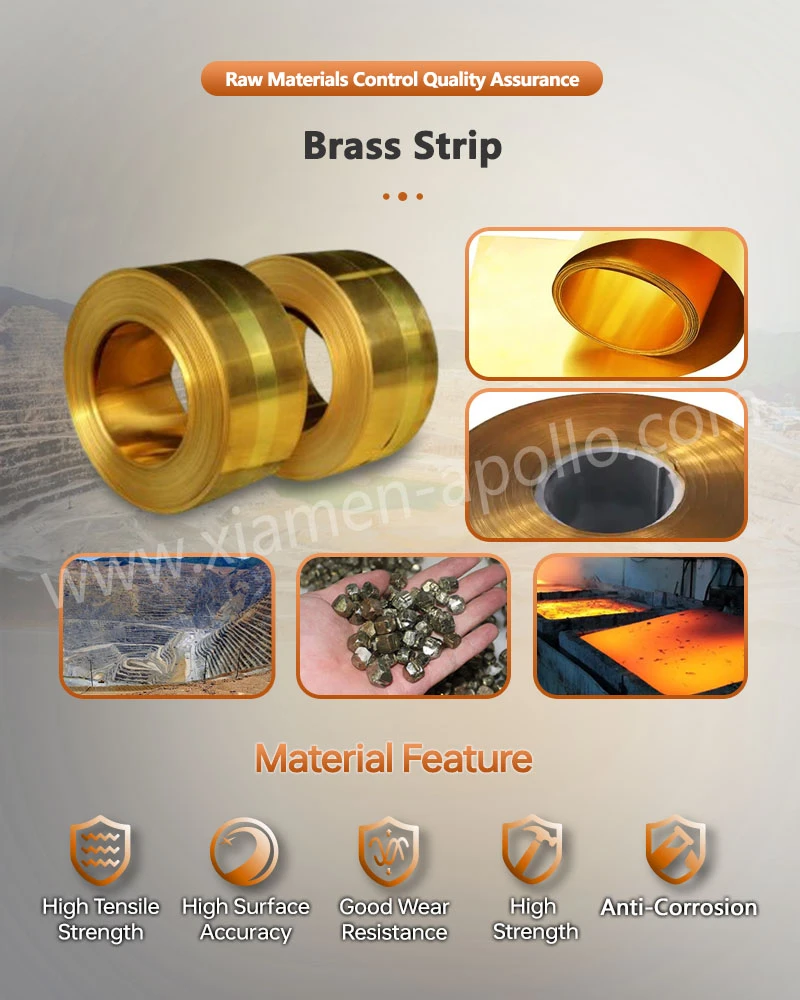

Fòme Karakteristik H62, H65, ak H68 kwiv
Tèminal Stamping kwiv dwe nòmalman satisfè tou de kondisyon konduktiviti elektrik ak fòme. H62, H65, ak H68 yo souvan espesifye klas kwiv, men yo pa ta dwe otomatikman trete anba kondisyon Stamping idantik.
H62 an kwiv
H62 se yon klas kwiv souvan itilize ak karakteristik fizik ekilibre ak pwosesis. Li bay bon kapasite frèt -fòmasyon ansanm ak machinabilite apwopriye, brase, ak karakteristik soude.
Pou yon Stamped Bracket an kwiv ki enplike piercing, blanking, ak plizyè operasyon koube, H62 ka konsidere kote kapasite fòme ak kondisyon koneksyon elektrik bezwen balanse.
H65 an kwiv
H65 chita ant H62 ak H68 an tèm de karakteristik materyèl. Li bay yon balans diferan ant fòs, duktilite, ak pri materyèl.
Pou tèminal ki gen plizyè koube ak kondisyon rèd mekanik defini, yo ta dwe evalye reyon koube aktyèl la, epesè materyèl, ak chaj asanble anvan seleksyon final la materyèl.
H68 an kwiv
H68 bay bon duktilite ansanm ak fòs relativman wo epi yo ka konsidere kòm pou konpozan kwiv ki mande tou de kapasite fòme ak fòs mekanik.
Pou estrikti konplèks milti-koube, validasyon jeni ta dwe konsantre sou potansyèl krak nan zòn koube ak chanjman dimansyon ki te koze pa springback apre fòme.
Se poutèt sa, pa gen okenn klas kwiv inivèsèl ki aplike nan chak eleman an kwiv ki gen tentenn frèt. Ekip akizisyon ak jeni ta dwe defini klas materyèl la ansanm ak epesè materyèl, direksyon koube, kantite koube, ak kondisyon asanble final la.

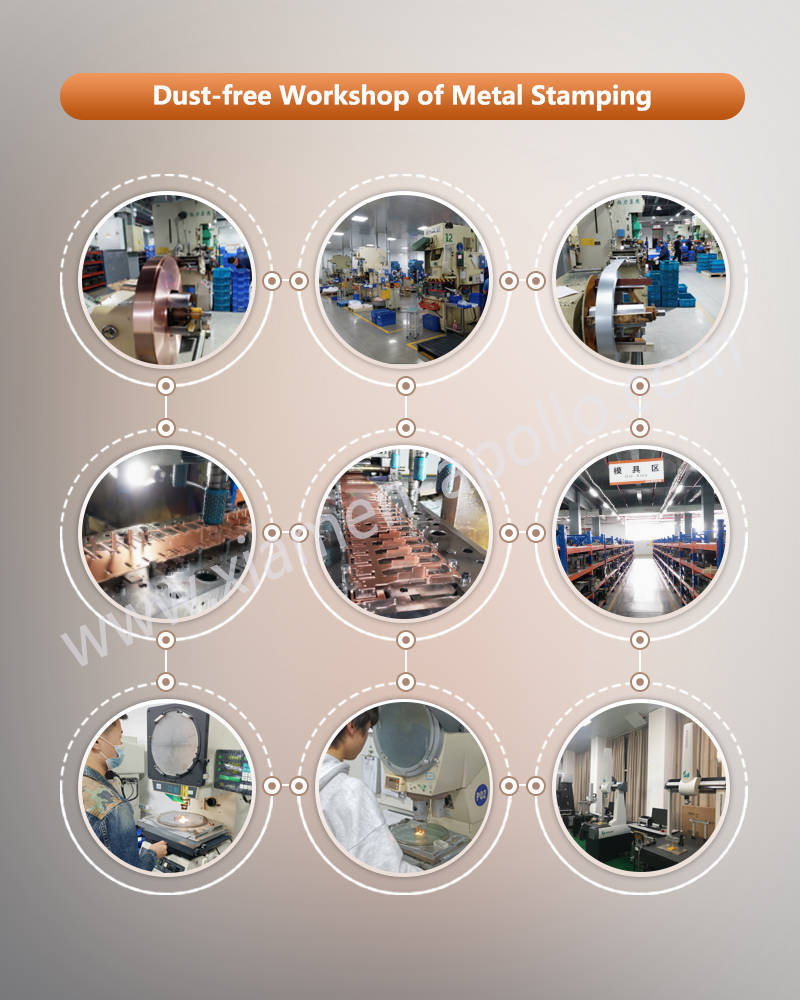

Pwosesis Faktori tipik nan Socket an kwiv Contact Support
Yon sekans pwodiksyon tèminal milti-koube an kwiv tipik ka ranje tankou:
Bann kwiv → Manje → Piercing → Fòmasyon vid → Fòmasyon lokal → Plizyè koube → Koupe -nan → Enspeksyon dimansyon → Tretman sifas oswa asanble ki vin apre
Stamping pwogresis apwopriye pou pwodwi ki gen jeyometri ki estab ak demann pwodiksyon renouvlab. Pèse ak blanking nòmalman etabli pwofil debaz la ak karakteristik pwezante, ki te swiv pa fòme estasyon ki piti piti kreye estrikti tèminal twa dimansyon -.
Pou yon switch an kwiv Stamping kontak, sekans koube a patikilyèman enpòtan. Yon fwa ke yon operasyon koube anvan kreye yon gwo -seksyon twa dimansyon, estasyon Stamping ki vin apre yo ka fè eksperyans entèferans zouti oswa espas fòm restriksyon. Konsepsyon mouri Se poutèt sa bezwen kont pou direksyon manje, fòme wotè, mouvman kout pyen, pwogresyon teren, ak ekspilsyon pati anvan pwodiksyon kòmanse.
Piercing ak Pozisyon
Twou aliye, twou rivet, ak twou pwezante yo jeneralman pwodui anvan koube paske kondisyon an teren plat bay manje ki pi estab ak pwensonaj.
Pozisyon twou yo sèvi tou kòm done enspeksyon enpòtan pou kontwòl dimansyon ki vin apre. Pou tèminal reyini ak relè lojman, konpozan plastik, oswa lòt pati metal, pozisyon twou ak distans kwen yo ta dwe defini dapre pwen referans aktyèl yo.
Plizyè -Fòmasyon pliye
Plizyè koube se karakteristik manifakti prensipal ki fè distenksyon ant kalite tèminal sa a soti nan yon eleman konvansyonèl so plat.
Faktè kle fòme yo enkli:
- Epesè materyèl
- Direksyon koube
- Bend reyon
- Springback
- Distans ant viraj
- Outil clearance
- Fòme sekans
Kwiv sibi rekiperasyon elastik apre deformation plastik, kidonk ang ki fòme aktyèl la ka diferan de ang mouri teyorik la. Pou tèminal ki dwe anfòm avèk presizyon nan lojman plastik oswa kenbe yon espas defini soti nan eleman adjasan yo, paramèt fòmasyon final yo ta dwe etabli atravè konpansasyon mouri ak premye -validasyon atik.
Ki jan Stamping mouri afekte konsistans tèminal
Konsistans dimansyon yon kontak Stamping an kwiv switch depann pa sèlman sou laprès Stamping la, men tou, sou pwezante mouri, presizyon manje teren, ak varyasyon dimansyon kimilatif ant estasyon fòme.
Nan Stamping pwogresif, teren an pase nan plizyè estasyon an sekans. Si varyasyon pozisyon yo rive nan yon operasyon byen bonè, varyasyon sa a ka pote pi devan nan estasyon ki vin apre yo epi evantyèlman parèt kòm dezayaj twou, wotè pliye enkonsistan, oswa devyasyon nan pozisyon tèminal jeneral la.
Validasyon Jeni ta dwe abòde paramèt sa yo:
| Atik enspeksyon | Konsantre Jeni |
|---|---|
| Klas materyèl | H62 / H65 / H68 oswa klas espesifye |
| Epesè materyèl | Koresponn ak egzijans clearance mouri ak koube |
| Pozisyon twou | Kenbe presizyon datum asanble a |
| Bend ang | Evalye ang aktyèl apre springback |
| Bend wotè | Konfime dimansyon asanble espasyal |
| Lajè tèminal | Verifye ensèsyon ak aliye clearance |
| Kondisyon sifas | Tcheke bav, reyur, ak mak Stamping |
| Asanble anfòm | Verifye konpatibilite aktyèl eleman yo |
Tolerans dimansyon aktyèl yo ta dwe defini dapre desen pwodwi a ak spesifikasyon teknik kliyan olye ke ranplase pa yon seri tolerans jenerik.
Priyorite kontwòl kalite pou kontak tèminal an kwiv metal
Pou ekip akizisyon ak QA, enspeksyon pa ta dwe limite a aparans vizyèl. Fonksyon tèminal depann sou kondisyon konbine materyèl, dimansyon, ak jeyometri fòme.
Materyèl k ap rantre yo ta dwe premye verifye kont klas espesifye ak epesè. Dimansyon twou, lajè tèminal, wotè pliye, ak dimansyon asanble kle yo ta dwe Lè sa a, dwe enspekte dapre plan kontwòl la.
Pou pati ki gen plizyè viraj sekans, jeyometri tèminal an jeneral mande atansyon tou. Dimansyon pliye endividyèl yo ka tonbe nan spesifikasyon pandan y ap eleman fini an toujou echwe pou anfòm kòrèkteman akòz varyasyon dimansyon akimile.
Stamping burrs se yon lòt atik enspeksyon enpòtan. Burrs twòp ka entèfere ak ensèsyon, asanble, oswa eleman izolasyon adjasan. Se poutèt sa, pwenson-pou-moun, kondisyon kwen mouri, ak epesè materyèl yo bezwen rete byen matche pandan tout pwodiksyon an.
Si tèminal la mande pou plak, tretman sifas yo ta dwe enkli nan pwosesis kontwòl kalite an jeneral -. Dimansyon final asanble yo ta dwe evalye ansanm ak efè yo nan pwosesis la plating chwazi olye ke trete Stamping ak tretman sifas kòm operasyon konplètman endepandan.
