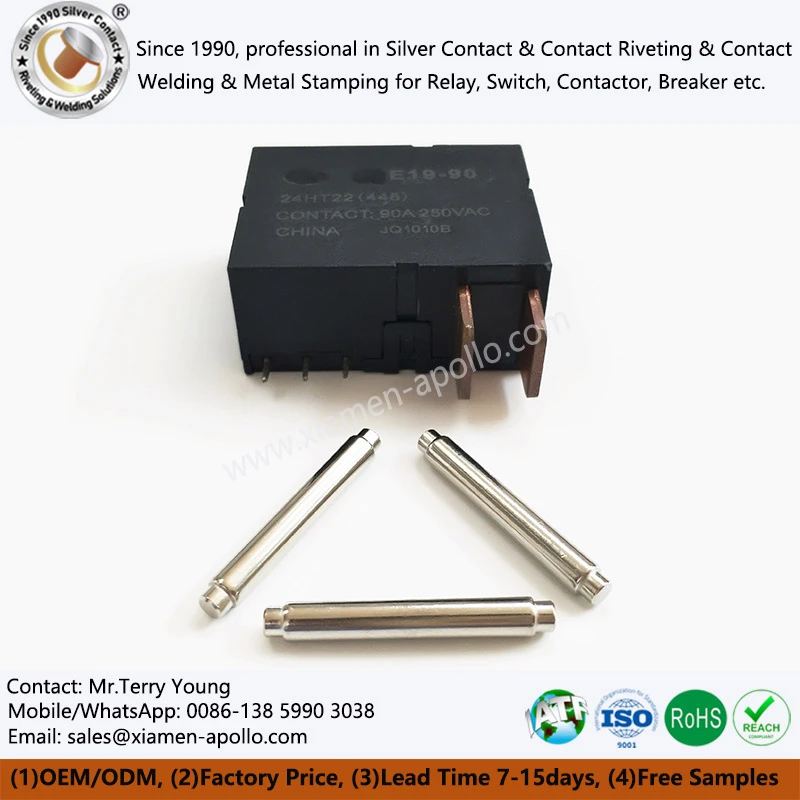

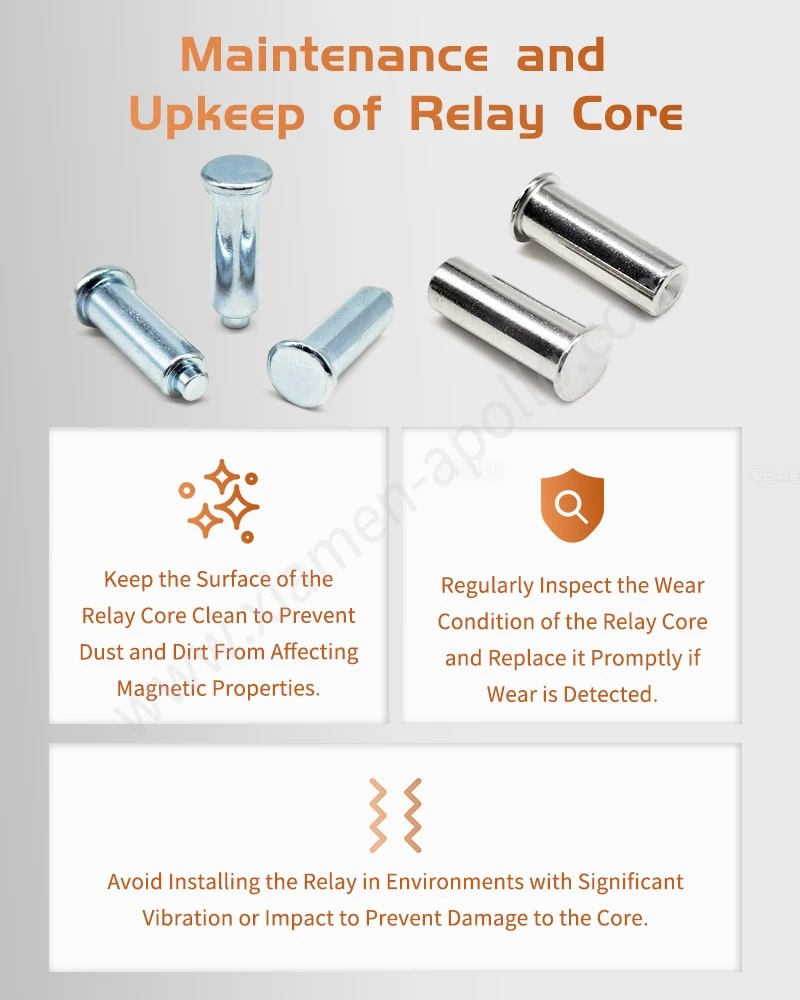

Yon Nwayo Iron DT4C pou Rele Latching dwe jenere ase fòs mayetik ak yon batman eksitasyon kout pandan y ap kenbe yon eta mayetik kontwole apre yo fin retire pouvwa bobin. DT4C ak DT4E elektrik pi bon kalite fè yo itilize pou konpozan relè mayetik paske kontni kabòn ki ba yo, gwo pèmeyabilite mayetik, ak koercitivite kontwole ka sipòte sikwi mayetik efikas lè kondisyon materyèl la, pwosesis fòme, ak sik rkwir yo byen kontwole.
Pou aplikasyon pou switch entelijan-mèt ak ba-pouvwa, sib jeni a se pa tou senpleman "gwo mayetis." Nwayo a dwe kenbe repons mayetik repete, estabilite dimansyon, estrès rezidyèl ki ba, ak pwoteksyon sifas kontwole atravè lo pwodiksyon.

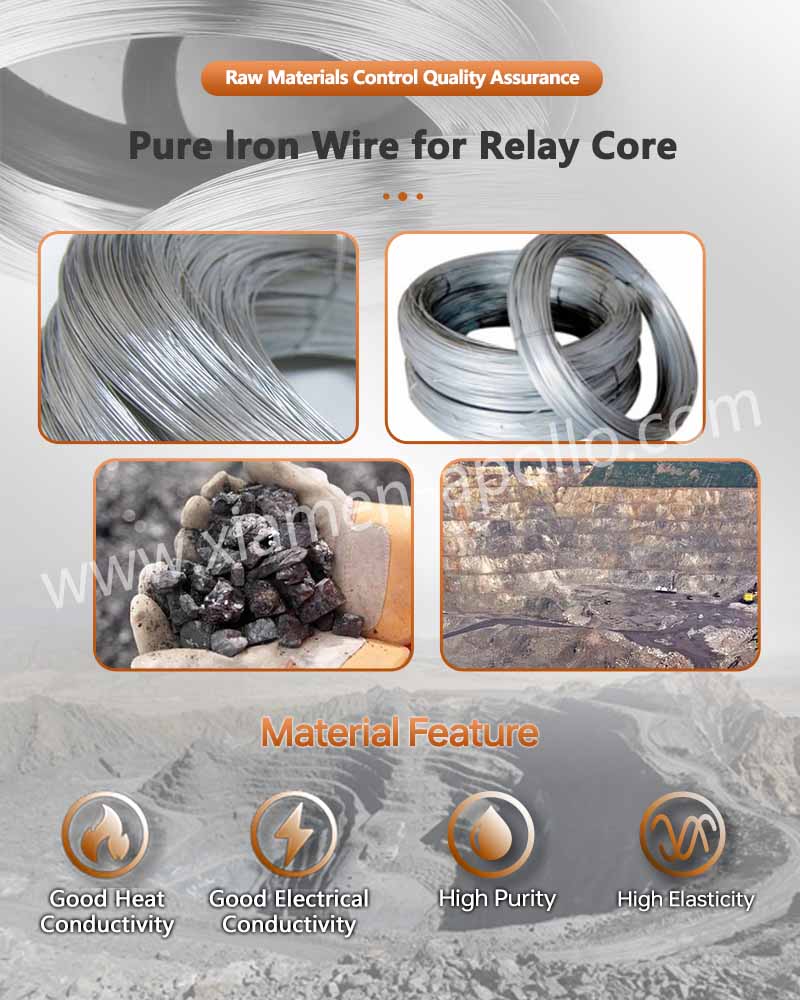

DT4C / DT4E Kontwòl Materyèl pou Nwayo Iron elektwomayetik
Klas elektrik pi bon kalite fè tankou DT4C ak DT4E yo chwazi pou konpozan mayetik kote pwopriyete mayetik yo pi enpòtan pase fòs mekanik.
Kontwòl pwodiksyon tipik ta dwe kouvri:
- Konpozisyon chimik dapre klas DT4 espesifye a
- Kontni ki ba kabòn ak enpurte
- Premye epesè materyèl ak tolerans dimansyon
- Pèmeyabilite mayetik ak fòs -kondisyon
- Mikwostrikti apre fòme ak recuit
- Kondisyon sifas apre Stamping, D, oswa fanm k'ap pile
- Trazabilite materyèl anpil-nivo
| Faktè Jeni | DT4C / DT4E pwen kontwòl | Efè sou nwayo relè |
|---|---|---|
| Kabòn ak enpurte | Kontwole selon spesifikasyon materyèl | Enfliyanse pèt mayetik ak pèmeyabilite |
| Pèmeyabilite mayetik | Verifye kont desen oswa spesifikasyon teknik | Detèmine repons mayetik flux |
| Fòs coercitive | Kontwole apre recuit | Afekte isterèz mayetik ak konpòtman lage |
| Dite | Tcheke apre fòme / annealing | Endike kondisyon pwosesis la |
| Dimansyon tolerans | Kontwole nan desen | Dirèkteman afekte espas lè a ak fòs mayetik |
| Kondisyon sifas | Pa gen burrs, fant, echèl lou, oswa kontaminasyon | Pwoteje asanblaj ak bon jan kalite kouch |
| Trasabilite | Idantifikasyon chalè/anpil | Sipòte dosye pwosesis IATF 16949 |
Smart Meter Latching Rele Cores and Low -Power Coil Operation
Yon relè latching diferan de yon relè konvansyonèl kontinyèlman kouran paske bobin an nòmalman resevwa yon kout batman elektrik pou chanje eta olye ke rete kouran pandan tout peryòd fonksyone a.
Se poutèt sa, kous la mayetik gen konvèti yon batman elektrik limite nan mouvman mekanik ase.
Relasyon an pratik ka senplifye kòm:
Bobine enèji elektrik → chan mayetik → nwayo flux → fòs armature → kontak chanje
Ti chanjman nan nwayo a fè ka enfliyanse chèn sa a. Pou egzanp, twòp estrès rezidyèl soti nan Stamping ka chanje pèmeyabilite mayetik. Yon burr nan sifas poto a ka modifye diferans lè efikas la. Kontwòl dimansyon pòv ka chanje aliyman armature / nwayo a.
Pou relè-kontè entelijan, efè sa yo ka vin enpòtan paske mekanis switch la ka oblije opere plizyè fwa pandan y ap achitekti kontè an jeneral limite enèji bobin ki disponib.
DT4C / DT4E Stamping estrès ak kontwòl pèfòmans mayetik
Stamping pwogresif mouri efikas pou gwo -relè volim- pwodiksyon nwayo, men deformation plastik entwodui estrès rezidyèl nan materyèl la. Zòn ki afekte a patikilyèman enpòtan alantou pwent kwen, koube, twou, ak fas poto.
Pwensonaj Burrs, Estrès Rezidyèl ak Kontwòl Gap Air-
Sikwi mayetik la trè sansib nan espas sa a lè efikas.
Yon relasyon senplifye-retiyans mayetik se:
ℜ ≈ l / (μA)
kote:
- ℜ= repiyans mayetik
- l= longè chemen mayetik
- μ= pèmeyabilite materyèl
- A= seksyon transvèsal mayetik efikas-
Ekwasyon an montre poukisa yon ti devyasyon dimansyon nan koòdone poto a ka enfliyanse kous la mayetik menm lè materyèl la esansyèl rete san okenn chanjman.
Pou nwayo relè presizyon, kontwòl pwosesis ta dwe gen ladan:
- Verifikasyon clearance kout pyen
- Burr-siveyans wotè
- Poto-fase plat
- Twou-pou-referans kontwòl dimansyon
- Pliye -kontwòl ang kote sa aplikab
- Siveyans pwogresif -mòd
- Lot-enspeksyon dimansyon ki baze sou
Yon desen pwodiksyon pratik ka presize tolerans dimansyon tankou± 0.03 mm, ± 0.02 mm, oswa pi sere valè depann sou kous la mayetik ak estrikti asanble. Yo ta dwe etabli tolerans nan konsepsyon relè aktyèl la olye ke yo aplike kòm yon valè jenerik.
Poukisa rkwit obligatwa apre travay frèt
Fwad tit, Stamping, koube, ak machining ka ogmante dansite debwatman ak estrès rezidyèl.
Pou yon nwayo mayetik, sa a se pa sèlman yon pwoblèm mekanik. Estrès entèn yo ka chanje mouvman domèn-mayetik epi ogmante chan mayetik ki nesesè pou mouvman-marey yo.
Se poutèt sa itilize vakyòm rkwir retabli yon mikrostruktur ki pi estab epi redwi enpak mayetik nan fòme estrès.
| Kondisyon pwosesis la | Efè mayetik | Pwodiksyon enkyetid |
|---|---|---|
| Fè pi bon kalite | Pi wo estrès rezidyèl | Pwopriyete mayetik ka varye |
| Materyèl ki soulaje estrès | Diminye estrès entèn yo | Pi estab repons mayetik |
| Bon recuit vakyòm | Amelyore mobilite domèn | Pi ba fòs coercitive ka reyalize |
| Twòp ekspoze tèmik | Risk kwasans grenn / chanjman dimansyon | Egzije validation sik |
| Recuit pa apwopriye | Estrès rezidyèl rete | Konsistans mayetik ka soufri |
Vacuum Annealing Paramèt pou Pwodiksyon Nwayo Relay
Recuit dwe valide kont aktyèl epesè materyèl DT4C/DT4E, jeyometri, atmosfè gwo founo dife, kondisyon chajman, ak pwopriyete mayetik sib.
Spesifikasyon pwodiksyon an ta dwe nòmalman defini:
- Pousantaj chofaj
- Rantre tanperati rkwit
- Kenbe tan
- Bale oswa kondisyon atmosferik kontwole-
- Chajman founo
- Pousantaj refwadisman
- Post-kondisyon sifas rkwit
- Verifikasyon -mayetik pwopriyete
Olye ke yo bay yon tanperati inivèsèl oswa kenbe tan nan chak nwayo relè, yo ta dwe etabli fenèt pwosesis la atravè esè materyèl ak tès pwopriyete mayetik -.
Objektif kle a se diminye estrès rezidyèl san yo pa kreye chanjman dimansyon ki pa akseptab, oksidasyon sifas, varyasyon estrikti grenn-, oswa distòsyon.
Konsilte enjenyè elektrik nou yo jodi a
Fòs coercitive, pèmeyabilite ak kontwòl isterèz nan Latching Rele Iron Cores
Pèfòmans mayetik yon nwayo relè yo ta dwe evalye atravè paramèt mezirab olye ke enspeksyon vizyèl pou kont li.
Fòs coercitive ak mayetik rezidyèl
Fòs coercitive endike chan mayetik ranvèse ki nesesè pou diminye mayetizasyon nan direksyon zewo apre mayetizasyon.
Pou yon relè latching, sikwi mayetik la dwe fèt ozalantou kondisyon yo mande pou opere ak lage. Twòp mayetis rezidyèl ka afekte konpòtman lage nan kèk estrikti mayetik, pandan y ap ensifizan fòs mayetik ka anpeche tranzisyon eta serye.
Se poutèt sa, objektif ki kòrèk la depann de:
- Anpè bobin-vire
- Jeyometri nwayo
- Zòn figi poto-
- Espas lè
- Konfigirasyon leman pèmanan
- Mas enduit
- Spring fòs
- Tan oblije chanje
- Tanperati opere
Yon founisè debaz pa ta dwe presize fòs coercitive poukont li nan konsepsyon sikwi mayetik-relè a.
Tès mayetik pou anpil pwodiksyon
Yon plan QA pwodiksyon ka konbine sètifikasyon materyèl, enspeksyon dimansyon, tès dite, ak tès mayetik.
| Atik tès la | Objektif jeni tipik | Rekòmande baz kontwòl |
|---|---|---|
| Konpozisyon chimik | Konfime klas materyèl | Sètifika materyèl / espesifye klas DT4 |
| Enspeksyon dimansyon | Konfime jeyometri mayetik | Desen kliyan |
| Burr enspeksyon | Kontwòl poto ak koòdone asanble | Desen kliyan / estanda pwosesis |
| Dite / mikwo dite | Verifye kondisyon tèmik ak fòm | Espesifikasyon pwosesis apwouve |
| Fòs coercitive | Evalye isterèz mayetik | Te dakò metòd tès mayetik |
| Pèmeyabilite / karakteristik B-H | Verifye repons mayetik | Metòd tès dakò |
| Enspeksyon sifas yo | Detekte oksidasyon oswa domaj | Enspeksyon vizyèl/mikwoskopik |
| Plating epesè | Verifye kouch pwoteksyon korozyon | Spesifikasyon kouch |
| Trasabilite anpil | Lyen pwodwi a matyè premyè ak pwosesis | IATF 16949 plan kontwòl |
Pou apwobasyon pwodiksyon an, metòd tès mayetik la dwe rete konsistan ant kalifikasyon materyèl, validation pwosesis, ak enspeksyon pakèt. Chanje jeyometri echantiyon, kondisyon demagnetization, oswa ekipman tès yo ka fè rezilta aparamman diferan difisil pou konpare.
Zenk vs Nikèl Plating: Pwoteksyon korozyon ak mayetik -Dimansyon sikwi
Fè pi se sansib a oksidasyon atmosferik. Se poutèt sa, yon kouch pwoteksyon ka mande lè relè a ekspoze a imidite, kondansasyon, kondisyon depo, oswa anviwònman korozivite.
Zenk ak nikèl se chwa kouch komen, men plating se pa tou senpleman yon desizyon korozyon -rezistans. Kouch epesè, sifas brutality, akimilasyon dimansyon, adezyon, ak post-tretman kapab tout afekte asanblaj.
Zenk plating pou relè fè nwayo
Zenk plating se souvan itilize kote pwoteksyon korozyon ak kontwòl pri yo enpòtan.
Kontwòl jeni ka gen ladan:
- Zenk kouch epesè
- Chromate/sistèm pasivasyon
- Kouvèti sifas
- Adhesion
- Rezistans espre -sèl dapre egzijans tès espesifye yo
- Kontwòl pwosesis ki gen rapò ak idwojèn-kote sa aplikab
- Asanblaj dimansyon nan entèfas mayetik kritik
Yo ka espesifye ASTM B117 pou tès espre sèl-lè plan kalifikasyon kliyan an mande sa, men yo ta dwe defini dire akseptasyon yo separeman.
Nikèl plating pou konpozan relè mayetik
Nikèl plating ka bay yon konbinezon diferan nan dite sifas, rezistans mete, rezistans korozyon, ak aparans.
Sepandan, kouch nikèl yo ta dwe evalye ansanm ak:
- Plating epesè
- Pèmeyabilite mayetik nan estrikti a kouvwi konplè
- Pol{0}}dimansyon figi
- Kondisyon kontak/koòdone
- Adhesion kouch
- Kalifikasyon korozyon
Pou sikui presizyon mayetik, epesè kouch yo ta dwe kontwole olye ke trete kòm yon spesifikasyon ayestetik.
Kouch ak mayetik-Komès pèt-Dezaktive
Nan frekans fonksyònman yo nan evènman tipik chanjman relè latching, kouch-pèt mayetik ki gen rapò anjeneral yo pa evalye menm jan ak gwo-transfòmatè frekans-pèt nwayo. Enkyetid jeni ki pi imedya yo se akimilasyon dimansyon, jeyometri koòdone mayetik-, kondisyon sifas yo, ak korozyon alontèm-.
Kote achitekti relè a gen ladan chanjman rapid repetitif, sikwi mayetik konplè a ta dwe toujou valide anba fòm ond aktyèl la ak seri tanperati.
| Faktè | Zenk kouch | Kouch nikèl |
|---|---|---|
| Pwoteksyon korozyon | Trè depann sou sistèm ak epesè | Trè depann sou sistèm ak epesè |
| Sifas dite | Anjeneral pi ba pase nikèl | Anjeneral pi wo |
| Dimansyon rasanbleman | Yo dwe kontwole | Yo dwe kontwole |
| Efè koòdone mayetik | Anjeneral ki gen rapò ak jeyometri / epesè kouch | Mande jeyometri ak evalyasyon materyèl |
| Pri | Souvan pi ba | Souvan pi wo |
| Desizyon aplikasyon an | Ki baze sou korozyon ak kondisyon pri | Ki baze sou korozyon, mete, ak kondisyon sifas yo |
FAQ: DT4C / DT4E Latching Relay Iron Core Akizisyon
Ki avantaj prensipal lè w sèvi ak DT4E sou asye kabòn estanda nan nwayo relè yo?
DT4E prezante kontni kabòn ki ba anpil (mwens pase oswa egal a 0.002%) ak nivo enpurte minimòm, ki bay siyifikativman pi wo pèmeyabilite mayetik, pi ba fòs coercitive (mwens pase oswa egal a 24 A / m), ak minimòm mayetis rezidyèl konpare ak estanda kabòn asye estriktirèl.
Ki jan vakyòm mayetik recuit afekte dite mekanik pati fè tenm?
Recuit mayetik vakyòm nan 850 degre -900 degre soulaje estrès mekanik rezidyèl pwovoke pa Stamping pwogresif ak ankouraje kwasans grenn, diminye mikwo dite nwayo a fè a HV 90-110 pandan y ap optimize transmisyon flux mayetik.
Ki sa ki echantiyon echantiyon estanda tan an ak trasabilite bon jan kalite pou devlopman nwayo relè koutim fè?
Echantiyon pwototip ak rapò enspeksyon dimansyon konplè ak sètifika tès materyèl yo delivre nan 10 a 15 jou ouvrab, sipòte pa trasabilite plen IATF 16949.
kontakte nou
Pou apwovizyone imedyat nanNwayo Iron DT4C pou Relè Latching, voye desen an, klas materyèl, kondisyon mayetik, ak volim anyèl pou revizyon jeni, planifikasyon echantiyon, ak sitasyon pwodiksyon an.
