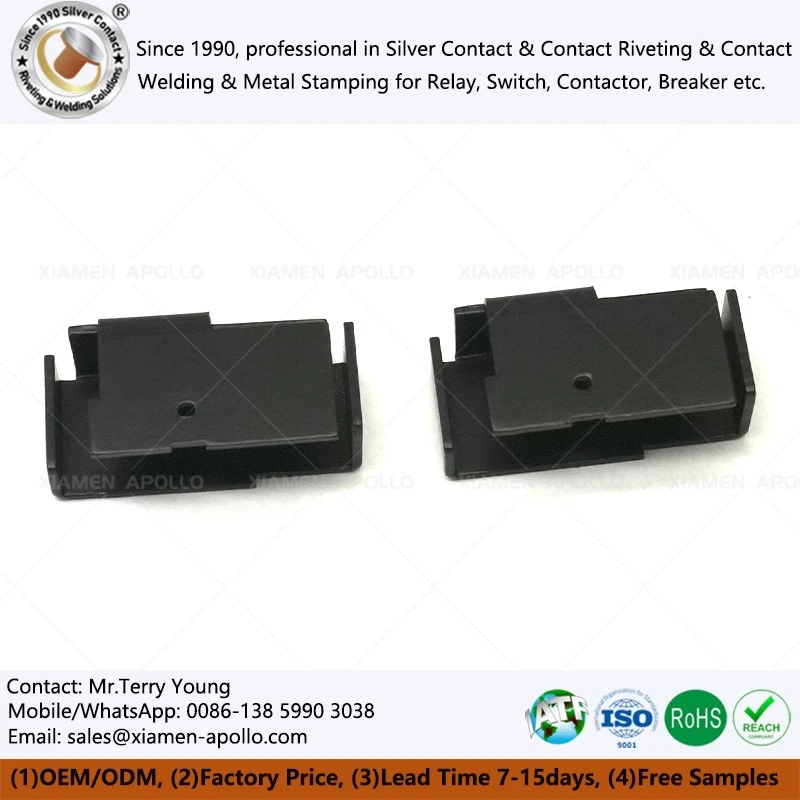

Yon kouvèti mayetik Latching Relay Shield se yon eleman feromayetik ki itilize pou kontwole flux mayetik alantou yon mekanis relè bistabl. Fonksyon jeni li se pa tou senpleman pwoteksyon mekanik: kouvèti a ka redireksyon ekstèn flux mayetik, redwi flit mayetik soti nan relè a, epi ede kenbe maj la opere nan sikwi mayetik la lè relè a enstale tou pre lòt aktyèl -pote oswa mayetik konpozan aktif.
Pou konsepsyon relè ki ekspoze a entèferans -champ mayetik, yo dwe evalye materyèl la, jeyometri miray, twou lè, metòd fixation, ak tretman sifas yo. Yon kouvèti mayetik latching relè pwoteksyon ak kouch poud bay pwoteksyon mekanik ak devyasyon flux mayetik, pandan y ap pèfòmans EMC yo dwe verifye kont ranje frekans aktyèl la ak fòs jaden defini nan spesifikasyon ekipman an.
Mayetik Latching Relay Pwoteksyon Lojman Konsepsyon estriktirèl ak pèfòmans materyèl

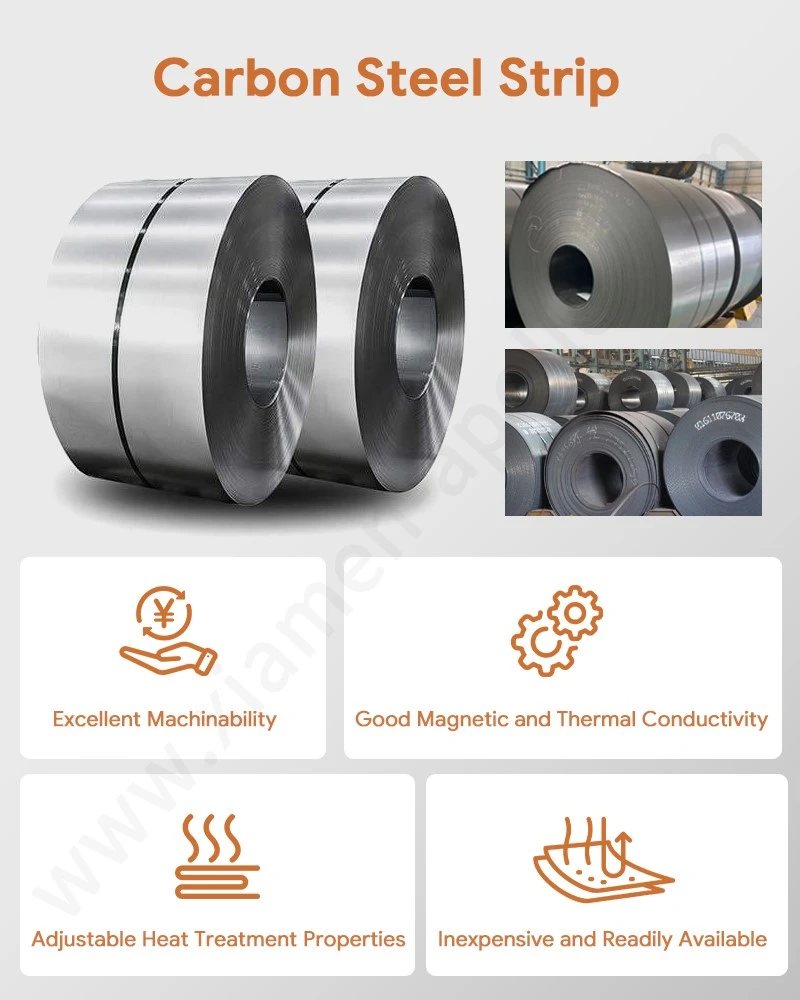

Seleksyon materyèl dikte efikasite pwoteksyon nan Relay EMI Shield Cover. Fèy asye ki ba-kabòn woule frèt bay pèmeyabilite segondè nan fòs modere jaden mayetik, pandan y ap tretman sifas espesyalize asire alontèm rezistans anviwònman an.
| Pwopriyete materyèl | Spesifikasyon / Valè |
|---|---|
| Materyèl de baz | Kabòn asye woule a frèt (SPCC / DC01) |
| Ranje epesè | 0.5 mm-1.5 mm (±0.02 mm) |
| Tretman andigman | Kouch poud epoksidik |
| Fòs rupture | Pi gran pase oswa egal a 270 MPa |
| Pèmeyabilite mayetik | Inisyal μ Pi gran pase oswa egal a 200, Max μ Pi gran pase oswa egal a 2000 |
Avantaj Jeni Nwayo
- Precision Flux mayetik:Dirije flux pèdi pou anpeche pèmanan-saturasyon leman, asire fòs kenbe ki estab atravè tanperati opere soti nan -40 degre jiska +85 degre.
- Konfòmite EMC:Atenue emisyon emisyon ak sansiblite, ede aparèy rasanble yo pase tès konpatibilite elektwomayetik solid.
- Pwoteksyon estriktirèl:Konbine relè pwoteksyon kouvèti elektwomayetik pwoteksyon ak pwoteksyon fizik patiraj, k ap travay ansanm ak konpoze po pou reziste imidite ak pousyè tè (konfòmite IP67).
Anviwònman Aplikasyon Kritik nan kouvèti Relay Shield
Yo deplwaye Lojman Pwoteksyon Relè Magnetic Latching atravè sektè ki mande kote bri elektrik ak fyab mekanik se kontrent prensipal konsepsyon.
- Smart Grid & Smart Meter:Enstale nan yon sèl-faz ak twa-faz mèt elektrisite entelijan pou pwoteje rle mesure kont gwo entansite atak mayetik falsifikasyon ak transient-bò griy.
- Nouvo Elektwonik pouvwa enèji:Itilize nan varyateur fotovoltaik, sistèm depo enèji (ESS), ak estasyon rechaj EV, Kouvèti Pwoteksyon Relè Magnetic Latching izole konpozan switch sansib soti nan jaden mayetik wo frekans ki te pwodwi pa inite konvèsyon pouvwa.
- IoT & Smart Home Automation:Aplike nan panno distribisyon entelijan ki gen gwo dansite pou elimine diafonis ant relè adjasan yo pandan chanjman chaj segondè-inrush similtane.
Kesyon yo poze souvan sou Relay Shield Housing
Ki tolerans estanda epesè materyèl pou Kouvèti relè relè mayetik koutim?
Estanda pwogresif mouri Stamping nou an reyalize tolerans dimansyon nan ± 0.02 mm a ± 0.05 mm, asire anfòm konsistan ak pèfòmans mayetik repete atravè pwodiksyon gwo volim.
Ki materyèl ki souvan itilize pou yon kouvèti Relay Shield?
Fwad-woule ki ba-kabòn asye yo souvan chwazi paske li konbine konpòtman feromayetik, kapasite Stamping, ak frigidité mekanik.
Ki enfòmasyon ki nesesè lè w ap kòmande yon relè relè koutim?
Bay klas materyèl, epesè fèy, desen 2D/3D, tolerans kritik, jeyometri aliye, kondisyon tretman sifas-, modèl relè oswa dimansyon koòdone, kondisyon tès mayetik/EMC, volim anyèl, ak bon jan kalite dokiman ki nesesè yo.
Èske Xiamen Apollo ka bay rapò trasabilite materyèl ak sètifikasyon kalite pou pwojè OEM?
Wi. Kòm yon manifakti sètifye IATF 16949 ak ISO 9001, nou bay rapò tès materyèl konplè (MTR), dokiman konfòmite RoHS, ak rapò enspeksyon dimansyon ak chak chajman.
kontakte nou
Voye ouKouvèti plak pwotèj relè mayetikdesen jodi a pou resevwa yon revizyon jeni ak sitasyon pwodiksyon.
