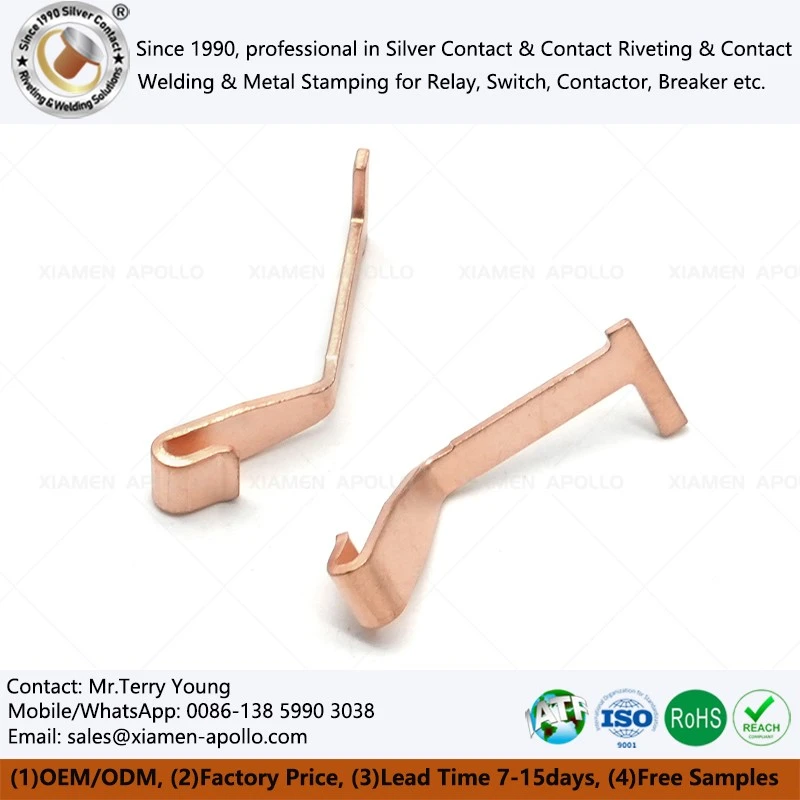

Pressed Copper Stamping Sheet pwodui lè yo fòse yon fèy kòb kwiv mete oswa teren nan yon mouri presizyon pou jwenn jeyometri kontwole, presizyon dimansyon, ak pwopriyete mekanik repete. Pou konpozan elektrik, klas materyèl la, epesè fèy, wotè burr, kondisyon travay -redi, clearance mouri, ak kondisyon sifas kontak dirèkteman afekte rezistans elektrik, konpòtman tèmik, presizyon asanble, ak lavi sèvis.Pou pwodiksyon gwo -volim, Stamping pwogresif konvèti bobin-tire kòb kwiv mete an konpozan ki ka repete atravè operasyon sekans pèse, vide, koube, fòme ak kob. Objektif jeni a se pa tou senpleman fòme kòb kwiv mete; li se kenbe estabilite dimansyon ak pèfòmans elektrik atravè tout pwodiksyon anpil.
Workflow teknik nan Stamping Copper
The fabrication of High Precision Connecting Copper Sheet Metal Stamping begins with incoming material verification. Raw copper coils-typically designated as C11000 or C10200-undergo metallurgical testing for tensile strength, elongation, and electrical conductivity (>100% IACS).
Pandan faz nan Stamping, près idwolik ak mekanik aplike chaj konpresiv kontwole depase pwen an sede nan teren an kwiv. Paramèt pwosesis yo dwe konsève nan tolerans sere:
- Kontwòl Tonnaj:Anpeche springback ak micro-cracking nan jeyometri konplèks.
- Clearance mouri:Optimize a 5% a 8% epesè materyèl pou asire sifas taye pwòp epi minimize fòmasyon burr.
- Jesyon tèmik:Anplwaye grès machin espesyalize sentetik pou gaye chalè friksyon, pwoteje tou de zouti carbure ak entegrite mikwostriktirèl pati metal Lachin Copper Stamping yo.
Aplikasyon pou Stamping metal elektrik
Stamping metal elektrik yo se entegral nan anviwònman ki gen gwo -fyab kote konduktiviti elektrik ak rezistans fatig mekanik obligatwa.
| Sektè endistri | Tipik bourade konpozan kwiv | Kondisyon Pèfòmans Kritik |
| Elektwonik ak elektrik | Ankadreman plon, konektè PCB, busbars | Ba rezistans elektrik, segondè dissipation tèmik |
| Otomobil & EV | Koneksyon batri, tèminal relè, pati switchgear HVDC | Segondè rezistans Vibration, strik rezistans ranpe |
| Endistriyèl machin | Enroulement stator, echanjeur chalè, sous dlo kontak | Segondè fòs rupture, rezistans mete |
| Achitekti | Parantèz estriktirèl, panno pwoteksyon RF | Rezistans korozyon, durability ayestetik |
Relè ak eleman elektrik ki ba{0}}
Nan rle, switch, disjoncteurs, ak ekipman ki gen rapò ba -vòltaj, Copper Part Stampings yo souvan itilize kote kondiksyon elektrik ak pwezante asanble egzat yo mande.
Jeyometri eleman an ka gen ladan twou, fant, onglet, koube, ak seksyon fòme ki koòdone ak lòt konpozan metal oswa polymère. Konsistans dimansyon vin enpòtan paske menm ti devyasyon ka afekte aliyman kontak, fòs ensèsyon, clearance elektrik, oswa asanble otomatik.
Eleman EV ak HVDC
Machin elektrik ak gwo -sistèm DC vòltaj enpoze pi gwo demand sou eleman Copper Stamped Parts paske nivo aktyèl yo ak chaj tèmik yo ka gwo.
Pou aplikasyon sa yo, konsepsyon Copper Spring Electrical Parts ka mande pou evalye:
- Kouran kontinyèl
- Kouran pik
- Ogmantasyon tanperati
- Zòn -seksyonèl
- Distans izolasyon
- Sistèm plating
- Vibration mekanik
- Rezistans koneksyon
Se poutèt sa, Copper Stamping ta dwe evalye kòm yon pati nan chemen elektrik konplè a olye ke kòm yon eleman metal izole.
Konsilte enjenyè elektrik nou yo jodi a
Copper Stamping Processing Konpare ak lòt pwosesis metal fòme
Pwosesis manifakti apwopriye Copper Stamping Processing depann sou volim anyèl, jeyometri, tolerans, epesè materyèl, ak ekonomi pwodiksyon an.
| Pwosesis | Fòs tipik | Apwopriye Volim Pwodiksyon | Limit prensipal la |
| Stamping Pwogresis | Segondè repetibilite ak pri inite ki ba nan volim | Segondè | Premye envestisman zouti |
| Yon sèl -Stamping Operasyon | Jeyometri senp ak pwodiksyon fleksib | Ba a mwayen | Plis manyen oswa operasyon |
| CNC D' | Jeyometri 3D konplèks ak karakteristik lokalize sere | Ba a mwayen | Pi wo tan sik pou fèy mens |
| Koupe lazè | Pwototip rapid ak pwofil fleksib | Pwototip / volim ki ba | Kondisyon Edge ak ekonomi sik |
| Fil EDM | Konplèks Des presizyon | Ba volim | Ralanti pousantaj pwodiksyon an |
| Desen gwo twou san fon | Cup ak jeyometri ki te fòme byen fon | Mwayen rive wo | Zouti ki depann de jeyometri- |
Pou gwo -volim Lachin Copper Stamping Metal Pati ak jeyometri ki estab, Stamping pwogresif souvan pi efikas pase machining chak eleman endividyèlman.
Machining rete itil lè yon Stamping metal elektrik mande pou karakteristik konplèks twa -dimansyon ki pa ka kreye avèk efikasite atravè Stamping. Koupe lazè ka pratik pandan devlopman pwototip anvan yon pwodiksyon mouri jistifye.
Se poutèt sa, pwosesis la ta dwe chwazi dapre egzijans fabrikasyon konplè a olye ke tou senpleman materyèl la.
Faktori pespektiv pou Copper Stamped Parts Components
Teknoloji Copper Part Stamping ap deplase nan direksyon pi wo kontwòl dimansyon, enspeksyon otomatik, amelyore itilizasyon materyèl, ak plis liy pwodiksyon entegre.
Siveyans laprès dijital ka anrejistre paramèt pwodiksyon ak idantifye kondisyon fonksyònman nòmal pou Eleman Pati Copper Stamped. Otomatik enspeksyon vizyon ka tcheke karakteristik dimansyon oswa vizyèl chwazi nan vitès pwodiksyon, pandan y ap mouri pwogresif ka konbine plizyè operasyon fòme nan yon sèl pwosesis kontinyèl.
Efikasite materyèl se yon lòt faktè jeni enpòtan. Layout teren dirèkteman enfliyanse itilizasyon materyèl ak jenerasyon bouyon. Optimize nidifikasyon pati, lajè konpayi asirans, anplasman, ak evakyasyon bouyon ka diminye konsomasyon materyèl san yo pa chanje eleman fini an.
Devlopman alyaj kwiv ki pi wo -fòs tou elaji seri aplikasyon pou Stamping tòl ki konekte anwo nan syèl la ak presizyon. Materyèl sa yo ka bay pi gwo fòs mekanik pandan y ap kenbe konduktiviti elektrik itil, byenke konpòtman yo fòme ak kondisyon zouti diferan de sa yo ki nan komèsyal pi bon kalite kwiv.
Pou manifaktirè k ap sèvi relè, switchgear, otomobil, EV, ak aplikasyon elektwonik, devlopman pwosesis nan lavni gen chans rive nan konsantre sou kapasite pwosesis pi sere, enspeksyon otomatik, done pwodiksyon trasabl, ak itilizasyon amelyore nan teren kwiv.
kontakte nou
Voye desen an 2D/3D, klas kwiv, epesè materyèl, tolerans kritik, kondisyon tretman sifas, demann anyèl, ak kondisyon aplikasyon an.Presse Copper Stamping Fèypou revizyon jeni. Lè sa a, planifikasyon pwodiksyon an ka baze sou jeyometri aktyèl la Stamping, kondisyon zouti, kritè enspeksyon, ak volim espere olye ke espesifikasyon katalòg jenerik.
